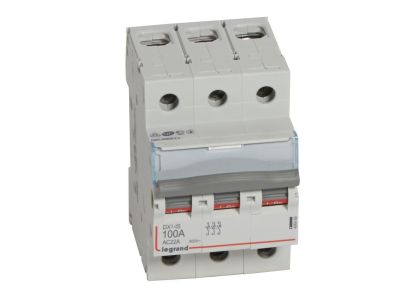

Rozłącznik izolacyjny modulowy FR 303 100A 3P | 406469 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 303 o numerze katalogowym 406469 to zaawansowany aparat elektryczny renomowanej marki Legrand, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczne zarządzanie obciążeniami w wymagających instalacjach przemysłowych i komercyjnych. Jako aparat trójbiegunowy (3P), zapewnia jednoczesne odłączenie trzech faz zasilających w obwodach o napięciu znamionowym 400 V~.

• Wysoka kategoria pracy: Urządzenie spełnia wymagania kategorii AC 23 A, co oznacza zdolność do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych.
• Wytrzymałość zwarciowa: Aparat posiada zdolność wytrzymywania prądów zwarciowych do poziomu 10 kA, co gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 3 moduły (17,5 mm każdy), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomia: Wyposażony w czytelną dźwignię załączającą w kolorze szarym, umożliwiającą szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów z bezpiecznikami, zapewniając, że urządzenie gwarantuje bezpieczną przerwę izolacyjną w stanie otwartym. Dzięki zgodności z tą dyrektywą, rozłącznik FR 303 może być stosowany jako główny wyłącznik izolacyjny w rozdzielnicach niskiego napięcia, spełniając najwyższe standardy bezpieczeństwa technicznego.

Zastosowanie

Rozłącznik Legrand FR 303 100A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemyśle: Jako główny element odcinający zasilanie w szafach sterowniczych i rozdzielnicach maszynowych.
• Budownictwie komercyjnym: W biurowcach, centrach handlowych i obiektach użyteczności publicznej do sekcjonowania instalacji elektrycznej.
• Infrastrukturze: W systemach zasilania gwarantowanego i rozdzielnicach głównych budynków.
• Automatyce: Jako element zabezpieczający i izolujący poszczególne gałęzie technologiczne.

Wskazówki Montażowe

Montaż aparatu jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika montażowego TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Oszynowanie: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 100 A.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie TH35, zachowując pełne parametry elektryczne.

FAQ

1. Czy rozłącznik FR 303 może pracować jako wyłącznik główny?
Tak, dzięki kategorii pracy AC 23 A i pełnej izolacji zgodnie z normą IEC 60947-3, aparat ten idealnie nadaje się do roli rozłącznika głównego w rozdzielnicach modułowych.

2. Jakie szyny łączeniowe pasują do tego modelu?
Urządzenie jest kompatybilne zarówno z szynami grzebieniowymi (widełkowymi), jak i sztyftowymi, co daje instalatorowi dużą elastyczność podczas montażu.

3. Jaka jest szerokość urządzenia w milimetrach?
Rozłącznik zajmuje 3 moduły, co przekłada się na 52,5 mm szerokości na szynie DIN (3 x 17,5 mm).
