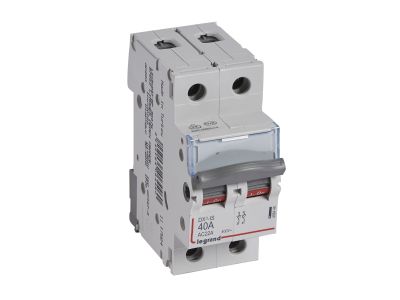

Rozłącznik izolacyjny modulowy FR 302 40A 2P | 406446 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 302 o numerze katalogowym 406446 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A oraz konstrukcją dwubiegunową (2P), co pozwala na skuteczne odłączanie zasilania w obwodach prądu przemiennego o napięciu znamionowym 400 V~. Kluczowym atutem serii FR 300 jest wysoka kategoria pracy AC 23 A, która gwarantuje zdolność do łączenia obciążeń o charakterze rezystancyjnym i indukcyjnym przy zachowaniu długiej żywotności styków.

• Wytrzymałość zwarciowa: Aparat posiada zdolność wytrzymywania prądów zwarciowych do poziomu 10 kA, co znacząco podnosi poziom bezpieczeństwa instalacji.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 2 moduły (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomia: Wyposażony w czytelną dźwignię załączającą w kolorze szarym, umożliwiającą szybką identyfikację stanu aparatu.
• Uniwersalność połączeń: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co przyspiesza prace montażowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Zgodność z tym standardem potwierdza, że rozłącznik FR 302 spełnia najwyższe wymagania w zakresie bezpieczeństwa izolacyjnego oraz zdolności łączeniowych w warunkach przemysłowych i domowych. Kategoria pracy AC 23 A świadczy o możliwości bezpiecznego manewrowania pod obciążeniem, co jest kluczowe dla ochrony personelu technicznego oraz infrastruktury elektrycznej.

Zastosowanie

Rozłącznik izolacyjny Legrand 40A 2P znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Jako główny wyłącznik zasilania w rozdzielnicach modułowych, służy do bezpiecznego odcinania dopływu prądu do poszczególnych sekcji instalacji podczas prac konserwacyjnych, modernizacyjnych lub w sytuacjach awaryjnych. Dzięki dwubiegunowej konstrukcji idealnie nadaje się do izolowania obwodów jednofazowych z przewodem neutralnym lub wybranych fragmentów sieci trójfazowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki szerokości 2 modułów (17,5 mm na moduł), aparat idealnie komponuje się z innymi elementami aparatury modułowej Legrand. Podczas instalacji zaleca się:

• Zastosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Wykorzystanie szyn łączeniowych (grzebieniowych lub sztyftowych) w celu estetycznego i pewnego połączenia wielu aparatów w jednym rzędzie.
• Weryfikację poprawności osadzenia na szynie TH35 za pomocą zatrzasków mocujących.

FAQ

1. Czy rozłącznik FR 302 może pracować jako wyłącznik główny?
Tak, dzięki prądowi znamionowemu 40 A i kategorii AC 23 A, urządzenie to doskonale sprawdza się w roli głównego rozłącznika izolacyjnego w mniejszych rozdzielnicach piętrowych lub domowych.

2. Jaka jest różnica między kategorią AC 22 A a AC 23 A?
Kategoria AC 23 A jest bardziej wymagająca i dotyczy łączenia obciążeń silnikowych lub innych obciążeń o wysokiej indukcyjności, podczas gdy AC 22 A odnosi się do obciążeń mieszanych. Model FR 302 40A oferuje wyższą kategorię AC 23 A.

3. Czy do rozłącznika można podłączyć szynę sztyftową?
Tak, konstrukcja zacisków aparatu 406446 jest w pełni przystosowana do współpracy zarówno z szynami grzebieniowymi, jak i sztyftowymi, co zwiększa elastyczność podczas prefabrykacji rozdzielnic.
