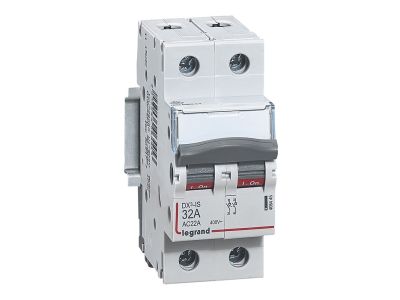

Rozłącznik izolacyjny modulowy FR 302 32A 2P | 406445 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 302 (nr kat. 406445) to dwubiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów pod obciążeniem. Dzięki prądowi znamionowemu 32 A i napięciu 400 V AC umożliwia pracę w standardowych instalacjach niskiego napięcia. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy. Szara dźwignia załączająca ułatwia obsługę.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Kategoria pracy AC-23A (wg IEC 60947-3): Dopuszcza łączenie i odłączanie obwodów o charakterze rezystancyjno-indukcyjnym, w tym silników, pod pełnym obciążeniem.
• Wytrzymałość zwarciowa do 10 kA: Gwarantuje odporność na skutki zwarć w instalacji, zwiększając bezpieczeństwo.
• Montaż na szynie TH35 (1 moduł): Umożliwia szybki i stabilny montaż w standardowych rozdzielnicach modułowych.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: Ułatwia rozdzielenie faz w szafie sterowniczej i oszczędza czas instalacji.

Zgodność z Normami

Rozłącznik FR 302 spełnia wymagania normy IEC 60947-3 określającej właściwości łączników i rozłączników niskiego napięcia. Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi w zakresie niskiego napięcia (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Rozłącznik izolacyjny FR 302 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach do bezpiecznego odłączania obwodów. Doskonale sprawdza się jako główny wyłącznik w tablicach mieszkaniowych i przemysłowych.

• Odłączanie obwodów odbiorczych w rozdzielnicach niskiego napięcia – zapewnia widoczną przerwę izolacyjną.
• Sterowanie i zabezpieczanie obwodów silnikowych – kategoria AC-23A pozwala na łączenie silników pod obciążeniem.
• Jako przełącznik główny w szafach sterowniczych – umożliwia wygodne wyłączenie zasilania całej szafy.
• W instalacjach automatyki budynkowej do bezpiecznego odłączania wyodrębnionych stref.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Rozłącznik montuje się na szynie DIN TH35 w pozycji pionowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 32 A i obowiązującymi normami. Momenty dokręcania śrub podane są w instrukcji montażu producenta.

FAQ

• Czy rozłącznik FR 302 nadaje się do odłączania obwodów pod obciążeniem? Tak, dzięki kategorii pracy AC-23A może łączyć i rozłączać obwody rezystancyjno-indukcyjne, w tym silniki, przy prądzie znamionowym 32 A.
• Jaki jest stopień ochrony rozłącznika? W danych producenta nie podano stopnia ochrony – standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20.
• Czy można użyć szyn grzebieniowych do łączenia faz? Tak, rozłącznik posiada możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdział faz.
