Rozłącznik izolacyjny modulowy FR 302 20A 2P z sygnalizacją | 406436 Legrand

Opis i Kluczowe Cechy

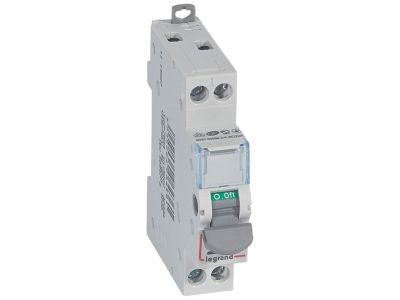

Rozłącznik izolacyjny modulowy FR 302 (numer katalogowy 406436) to dwubiegunowe urządzenie o prądzie znamionowym 20 A i napięciu 400 V~, przeznaczone do pracy w kategorii AC-23A zgodnie z IEC 60947-3. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a wbudowana mechaniczna sygnalizacja położenia styków zapewnia natychmiastową wizualną kontrolę stanu izolacji. Wytrzymałość zwarciowa do 10 kA gwarantuje bezpieczeństwo w przypadku awarii. Dźwignia załączająca w kolorze szarym ułatwia obsługę.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, idealny do odłączania obwodów oświetleniowych, gniazd wtyczkowych i małych silników.
• Kategoria pracy AC-23A (IEC 60947-3): przystosowany do łączenia obciążeń rezystancyjnych i silnikowych o charakterze indukcyjnym – wysoka niezawodność w cyklach przełączeń.
• Wytrzymałość zwarciowa do 10 kA: odporność na skutki zwarć, minimalizacja ryzyka uszkodzeń i pożaru.
• Szerokość 1 modułu (17,5 mm): kompaktowa budowa umożliwia gęste zabudowanie szafy sterowniczej, oszczędność miejsca i kosztów obudowy.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: elastyczność okablowania i łatwe łączenie w grupy zasilające.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 dla kategorii AC-23A. Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa. Wytrzymałość zwarciowa udokumentowana na poziomie 10 kA potwierdza zdolność do pracy w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny FR 302 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie obwodu od źródła zasilania – zarówno w celach serwisowych, jak i awaryjnych. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz domowych rozdzielnicach.

• Odłączanie obwodów oświetleniowych i gniazd wtyczkowych w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne odcięcie zasilania przed pracami konserwacyjnymi na maszynach i urządzeniach.
• Sterowanie silnikami małej mocy (wentylatory, pompy) jako główny wyłącznik odcinający.
• Zastosowanie w szafach sterowniczych jako element izolacyjny dla modułów przekaźnikowych i stycznikowych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do 1 kV. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz warunków zwarciowych. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta (jeśli nie podano – nie przekraczaj 1,2 Nm). Po zamontowaniu sprawdź działanie sygnalizacji mechanicznej.

FAQ

• Czy rozłącznik FR 302 posiada sygnalizację położenia styków? Tak, urządzenie wyposażono w mechaniczną sygnalizację umożliwiającą wizualne sprawdzenie, czy styki są zwarte, czy rozwarte – zwiększa to bezpieczeństwo obsługi.
• Jaka jest kategoria pracy rozłącznika? Kategoria AC-23A według IEC 60947-3 – oznacza zdolność do łączenia obciążeń rezystancyjnych i silników indukcyjnych bez przeciążeń.
• Czy można podłączyć szynę grzebieniową? Tak, konstrukcja zacisków umożliwia przyłączanie zarówno szyn grzebieniowych, jak i sztyftowych, co ułatwia grupowanie rozłączników w rozdzielnicy.
