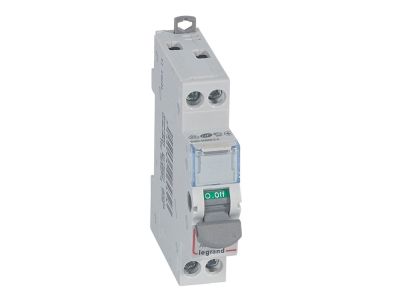

Rozłącznik izolacyjny modulowy FR 302 20A 2P | 406432 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 302 (symbol 406432) to dwubiegunowe urządzenie o prądzie znamionowym 20 A i napięciu 400 V~, przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Dzięki szerokości zaledwie 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a kategoria pracy AC-23A gwarantuje niezawodność przy sterowaniu silnikami i odbiornikami indukcyjnymi.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 400 V~ (2P): Dwubiegunowe odłączanie napięcia w instalacjach jednofazowych i międzyfazowych – zwiększa bezpieczeństwo podczas prac serwisowych.
• Kategoria pracy AC-23A (wg IEC 60947-3): Przystosowany do częstego łączenia silników i innych obciążeń indukcyjnych, z wytrzymałością zwarciową do 10 kA.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja pozwala na gęste rozmieszczenie w rozdzielnicy, oszczędzając miejsce na dodatkowe aparaty.
• Montaż na szynie TH35: Szybki i stabilny montaż w standardowych rozdzielnicach, z możliwością przyłączania za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Rozłącznik FR 302 spełnia wymagania normy IEC 60947-3 (kategoria AC-23A dla prądu znamionowego 20 A; dla wyższych prądów kategoria AC-22A). Posiada certyfikat CE, co potwierdza zgodność z europejskimi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny FR 302 służy przede wszystkim do bezpiecznego odłączania napięcia w celach konserwacyjnych i serwisowych. Sprawdza się w instalacjach wymagających wyraźnej przerwy izolacyjnej między siecią a odbiornikiem.

• Główny wyłącznik w rozdzielnicach mieszkaniowych i biurowych – odcinanie zasilania całego obwodu lub wydzielonej grupy.
• Odłączanie obwodów silnikowych (kategoria AC-23A) – np. w małych napędach wentylatorów, pomp, agregatów.
• Bezpieczne odizolowanie instalacji przed pracami montażowymi lub pomiarami – zgodnie z zasadą pięciu zasad bezpieczeństwa.
• Zastosowanie w szafach sterowniczych i automatyce budynkowej jako rozłącznik główny dla poszczególnych sekcji.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 20 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dozwolone jest łączenie za pomocą szyn grzebieniowych lub sztyftowych – zachowaj odpowiednie odstępy izolacyjne.

FAQ

• Czy rozłącznik FR 302 może być używany jako wyłącznik roboczy do częstego łączenia? Jest przystosowany do kategorii AC-23A, co pozwala na łączenie silników i obciążeń indukcyjnych, jednak jego podstawowym przeznaczeniem jest funkcja izolacyjna (odłączanie napięcia). Do częstego przełączania w normalnej pracy lepiej zastosować stycznik lub przełącznik.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 (przed dotknięciem palcem). Aby zachować szczelność, rozłącznik należy instalować w obudowie o odpowiednim stopniu ochrony.
• Czy dźwignia załączająca jest podświetlana? Dźwignia jest w kolorze szarym i nie zawiera elementów podświetlających. Stan załączenia/rozłączenia można odczytać po położeniu dźwigni (góra/dół).
