Rozłącznik izolacyjny modulowy FR 302 100A 2P | 406449 Legrand

Opis i Kluczowe Cechy

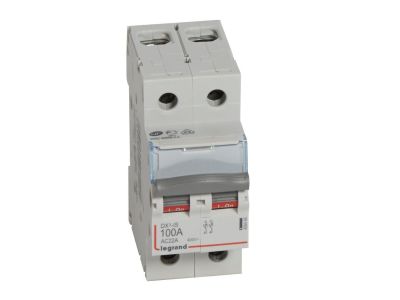

Rozłącznik izolacyjny modułowy FR 302 (symbol 406449) to dwubiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych o prądzie znamionowym 100 A i napięciu 400 V~. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Dźwignia załączająca w kolorze szarym zapewnia czytelną sygnalizację stanu pracy.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Kategoria pracy AC-23A (IEC 60947-3): Gwarantuje możliwość łączenia i wyłączania obciążeń silnikowych oraz innych odbiorników o charakterze indukcyjnym.
• Wytrzymałość zwarciowa do 10 kA: Zapewnia odporność na skutki zwarć w sieci, zwiększając bezpieczeństwo instalacji.
• Montaż na szynie TH35: Umożliwia szybki i stabilny montaż w standardowych rozdzielnicach modułowych.
• Możliwość przyłączania szyn grzebieniowych lub sztyftowych: Ułatwia tworzenie rozgałęzień i okablowanie rozdzielnic, skracając czas instalacji.

Zgodność z Normami

Rozłącznik FR 302 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego przydatność do rozłączania izolacyjnego w obwodach o kategorii pracy AC-23A. Posiada certyfikację CE i jest przeznaczony do stosowania zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny FR 302 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie napięcia w celach serwisowych, konserwacyjnych lub w przypadku awarii. Dzięki kategorii AC-23A nadaje się do łączenia i wyłączania obciążeń silnikowych i rezystancyjnych.

• Jako główny wyłącznik w rozdzielnicach przemysłowych i budynkowych.
• Do odłączania obwodów silników, sprężarek, pomp i innych odbiorników indukcyjnych.
• W instalacjach dystrybucji energii wymagających izolacji galwanicznej poszczególnych sekcji.
• W szafach sterowniczych i automatyce budynkowej jako element bezpieczeństwa przy pracach serwisowych.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Sposób podłączenia przewodów – zgodnie z dokumentacją producenta, z zachowaniem odpowiedniego momentu dokręcania oraz przekroju przewodów dobranego do prądu znamionowego 100 A. Dozwolone jest stosowanie szyn grzebieniowych lub sztyftowych w celu uporządkowanego okablowania.

FAQ

• Czy rozłącznik może być używany do odłączania obciążenia? Tak, dzięki kategorii pracy AC-23A (IEC 60947-3) nadaje się do łączenia i wyłączania obciążeń silnikowych oraz rezystancyjnych w normalnych warunkach pracy.
• Jakie jest napięcie znamionowe rozłącznika? Napięcie znamionowe wynosi 400 V~, co czyni go odpowiednim do standardowych sieci niskiego napięcia w budynkach i przemyśle.
• Czy można podłączyć szynę grzebieniową? Tak, urządzenie przystosowane jest do przyłączania zarówno szyn grzebieniowych, jak i sztyftowych, co ułatwia tworzenie rozgałęzień w rozdzielnicy.
