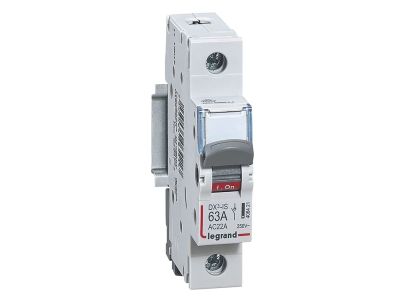

Rozłącznik izolacyjny modulowy FR 301 63A 1P | 406421 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 301 o numerze katalogowym 406421 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne operowanie obciążeniami w obwodach jednofazowych o napięciu znamionowym 250 V~. Dzięki kompaktowej budowie o szerokości zaledwie jednego modułu (17,5 mm), aparat ten pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności izolacyjnej.

• Wysoka wytrzymałość zwarciowa: Urządzenie posiada zdolność wytrzymywania prądów zwarciowych do 10 kA, co gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Kategoria pracy AC 23 A: Zgodność z tą kategorią oznacza, że rozłącznik jest przystosowany do łączenia obciążeń rezystancyjnych i indukcyjnych, w tym silników i innych urządzeń o ciężkim rozruchu.
• Ergonomiczna dźwignia: Wykonana w kolorze szarym, zapewnia czytelną sygnalizację stanu styków i komfortową obsługę manualną.
• Uniwersalność zasilania: Konstrukcja zacisków umożliwia przyłączanie za pomocą standardowych szyn grzebieniowych lub sztyftowych, co przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, zapewniając, że aparat gwarantuje bezpieczną przerwę izolacyjną niezbędną do prac konserwacyjnych. Wysoka jakość wykonania przez firmę Legrand stanowi rękojmię niezawodności w najbardziej wymagających aplikacjach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik FR 301 63A znajduje szerokie zastosowanie jako główny wyłącznik w rozdzielnicach mieszkaniowych, a także jako rozłącznik odpływowy w sektorze komercyjnym i przemysłowym. Jest idealnym rozwiązaniem do:

• Zabezpieczania i izolowania obwodów zasilających w budynkach wielorodzinnych.
• Sterowania i odłączania zasilania w szafach sterowniczych automatyki budynkowej.
• Zastosowań w infrastrukturze użyteczności publicznej, gdzie wymagana jest wysoka trwałość łączeniowa.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardową szynę montażową TH35 (wspornik DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Pozycjonowanie: Aparat zajmuje 1 moduł (17,5 mm), co ułatwia planowanie układu aparatury wewnątrz rozdzielnicy.
• Oszynowanie: Możliwość wykorzystania szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i bezpieczne mostkowanie wielu aparatów w jednym rzędzie.

FAQ

1. Czy rozłącznik FR 301 może służyć jako wyłącznik główny?
Tak, dzięki prądowi znamionowemu 63 A i kategorii AC 23 A, doskonale sprawdza się w roli głównego aparatu rozłączającego w mniejszych i średnich rozdzielnicach.

2. Jaka jest różnica między kategorią AC 22 A a AC 23 A?
Kategoria AC 23 A jest bardziej wymagająca i dotyczy łączenia obciążeń silnikowych lub innych obciążeń o charakterze indukcyjnym, podczas gdy AC 22 A dotyczy obciążeń mieszanych rezystancyjnych i indukcyjnych o łagodniejszym przebiegu.

3. Czy urządzenie posiada wskaźnik zadziałania?
Położenie szarej dźwigni załączającej jednoznacznie wskazuje stan pracy urządzenia (załączony/wyłączony), co jest kluczowe dla bezpieczeństwa obsługi.
