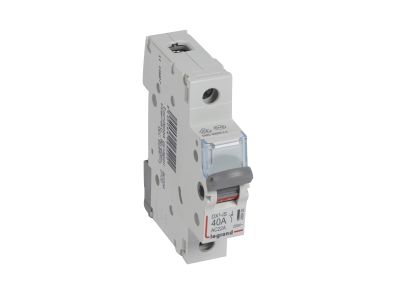

Rozłącznik izolacyjny modulowy FR 301 40A 1P | 406420 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 301 o numerze katalogowym 406420 to wysokiej klasy aparatura łączeniowa od renomowanego producenta LEGRAND. Urządzenie zostało zaprojektowane z myślą o bezpiecznym i skutecznym rozłączaniu obwodów elektrycznych pod obciążeniem. Prąd znamionowy wynoszący 40 A pozwala na obsługę wymagających odbiorników w instalacjach domowych oraz komercyjnych. Kluczowym atutem jest kategoria pracy AC 23 A, co oznacza, że aparat jest przystosowany do łączenia obciążeń o charakterze mieszanym, rezystancyjnym i indukcyjnym, w tym silników i innych urządzeń o wysokim prądzie rozruchowym.

• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w obwodach jednofazowych o napięciu znamionowym 250 V~.
• Wytrzymałość zwarciowa: Urządzenie charakteryzuje się wytrzymałością do 10 kA, co gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 17,5 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Ergonomia: Wyposażony w czytelną dźwignię załączającą w kolorze szarym, ułatwiającą identyfikację stanu aparatu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy międzynarodowej IEC 60947-3, co potwierdza jego najwyższą jakość jako rozłącznika izolacyjnego. Zgodność z tą normą gwarantuje, że aparat zapewnia skuteczną przerwę izolacyjną, niezbędną do bezpiecznego prowadzenia prac serwisowych w obrębie instalacji elektrycznej. Kategoria użytkowania AC 23 A świadczy o wysokiej trwałości styków nawet przy częstym przełączaniu obciążeń o dużej dynamice.

Zastosowanie

Rozłącznik FR 301 40A znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym rozwiązaniem jako główny wyłącznik w mniejszych rozdzielnicach lub jako rozłącznik sekcyjny w rozbudowanych systemach automatyki budynkowej. Dzięki możliwości przyłączania za pomocą szyn grzebieniowych lub sztyftowych, aparat doskonale integruje się z pozostałą aparaturą modułową Legrand, taką jak wyłączniki nadprądowe czy różnicowoprądowe, tworząc spójny i bezpieczny system dystrybucji energii.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki standardowemu mocowaniu na wsporniku TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków, aby uniknąć przegrzewania się punktów styku.
• Oszynowanie: Wykorzystanie szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i pewne połączenie wielu aparatów w jednym rzędzie.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie TH35, co zwiększa elastyczność projektowania rozdzielnicy.

FAQ

1. Czy rozłącznik FR 301 może służyć jako zabezpieczenie przeciwzwarciowe?
Nie, rozłącznik izolacyjny służy do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed skutkami zwarć i przeciążeń należy zastosować wyłącznik nadprądowy.

2. Co oznacza kategoria AC 23 A?
Jest to kategoria określająca zdolność aparatu do łączenia obciążeń silnikowych lub innych obciążeń o wysokiej indukcyjności. Jest to kategoria bardziej wymagająca niż standardowa AC 21 czy AC 22.

3. Czy do rozłącznika można podłączyć przewody o różnych przekrojach?
Zaciski aparatu są przystosowane do szerokiego zakresu przekrojów, jednak dla zapewnienia najlepszego styku zaleca się stosowanie przewodów o zbliżonych parametrach lub odpowiednich tulejek zaciskowych.
