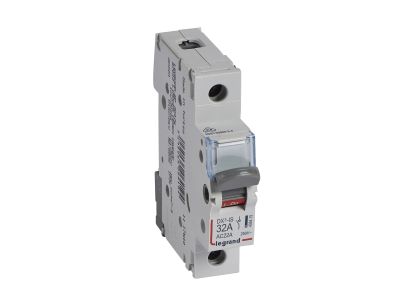

Rozłącznik izolacyjny modulowy FR 301 32A 1P | 406419 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 301 o numerze katalogowym 406419 to wysokiej klasy aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A, co pozwala na bezpieczne i skuteczne odłączanie obwodów pod obciążeniem. Jako aparat jednobiegunowy (1P), pracuje przy napięciu znamionowym 250 V~, zajmując w rozdzielnicy zaledwie jeden moduł o szerokości 17,5 mm. Kluczowym atutem jest wysoka wytrzymałość zwarciowa wynosząca do 10 kA, co gwarantuje stabilność pracy instalacji nawet w trudnych warunkach awaryjnych.

• Kategoria pracy AC 23 A: Zapewnia możliwość łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych.
• Kompaktowa budowa: Szerokość 17,5 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Ergonomiczna dźwignia: Wykonana w kolorze szarym, zapewnia czytelną sygnalizację stanu aparatu i komfortową obsługę manualną.
• Wszechstronność przyłączy: Konstrukcja zacisków umożliwia zasilanie zarówno za pomocą szyn grzebieniowych, jak i sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w sektorze przemysłowym oraz komercyjnym. Dzięki spełnieniu wymogów dla kategorii AC 23 A, aparat ten jest dedykowany do najbardziej wymagających operacji łączeniowych, gdzie występuje konieczność przerywania prądów o charakterze silnie indukcyjnym.

Zastosowanie

Rozłącznik Legrand FR 301 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w automatyce przemysłowej. Jest idealnym rozwiązaniem jako główny wyłącznik w mniejszych rozdzielnicach lub jako rozłącznik sekcyjny dla poszczególnych obwodów odbiorczych. Dzięki prądowi znamionowemu 32 A, doskonale sprawdza się w zabezpieczaniu obwodów oświetleniowych, gniazd wtykowych oraz zasilaniu mniejszych maszyn i urządzeń technologicznych. Możliwość montażu na standardowym wsporniku TH35 (szyna DIN) czyni go uniwersalnym elementem każdej nowoczesnej instalacji elektrycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Aparat należy zatrzasnąć na standardowej szynie montażowej TH35. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki kompatybilności z szynami łączeniowymi (grzebieniowymi i sztyftowymi), instalator może w łatwy sposób zrealizować mostkowanie wielu aparatów w jednym rzędzie, co redukuje ilość okablowania i zwiększa przejrzystość wewnątrz rozdzielnicy.

FAQ

• Czy rozłącznik FR 301 może służyć jako wyłącznik główny? Tak, w obwodach o prądzie roboczym nieprzekraczającym 32 A może pełnić funkcję rozłącznika głównego, zapewniając bezpieczną przerwę izolacyjną.
• Jaka jest różnica między kategorią AC 23 A a AC 22 A? Kategoria AC 23 A dotyczy łączenia obciążeń silnikowych lub innych obciążeń o charakterze indukcyjnym, podczas gdy AC 22 A odnosi się do obciążeń mieszanych (rezystancyjnych i indukcyjnych). FR 301 32A oferuje wyższą kategorię AC 23 A.
• Czy urządzenie współpracuje z szynami sztyftowymi? Tak, konstrukcja zacisków rozłącznika Legrand 406419 pozwala na podłączenie zarówno szyn sztyftowych, jak i grzebieniowych.
