Rozłącznik izolacyjny modulowy FR 301 20A 1P | 406401 Legrand

Opis i Kluczowe Cechy

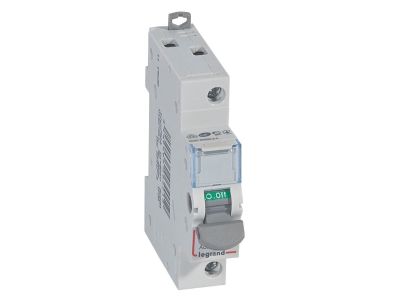

Rozłącznik izolacyjny modułowy FR 301 (symbol 406401) to jednobiegunowe urządzenie o prądzie znamionowym 20 A i napięciu 250 V~, zaprojektowane do bezpiecznego odłączania obwodów elektrycznych w instalacjach rozdzielczych. Dzięki szerokości 1 modułu (17,5 mm) umożliwia oszczędność miejsca w szafie sterowniczej.

• Prąd znamionowy 20 A: zapewnia bezpieczną izolację obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków, zgodnie z kategorią pracy AC-23A.
• Kategoria pracy AC-23A (IEC 60947-3): gwarantuje zdolność łączenia obciążeń silnikowych i rezystancyjnych, co potwierdza wysoką niezawodność w warunkach przemysłowych.
• Wytrzymałość zwarciowa do 10 kA: zapewnia odporność na skutki zwarć w sieci, zwiększając bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): kompaktowa konstrukcja ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Możliwość przyłączania szyn grzebieniowych lub sztyftowych: elastyczność w okablowaniu pozwala dostosować sposób podłączenia do potrzeb projektu.
• Dźwignia załączająca w kolorze szarym: wyraźne oznaczenie pozycji włączony/wyłączony ułatwia szybką identyfikację stanu urządzenia.

Zgodność z Normami

Rozłącznik FR 301 został zaprojektowany zgodnie z normą IEC 60947-3, w tym kategorią pracy AC-23A dla prądu znamionowego 20 A. Spełnia wymogi europejskich dyrektyw dotyczących kompatybilności elektromagnetycznej i niskiego napięcia (oznaczenie CE).

Zastosowanie

Rozłącznik izolacyjny FR 301 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne odłączanie obwodów prądu przemiennego. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej.

• Główny wyłącznik w rozdzielnicach elektrycznych – bezpieczne odłączenie całego obwodu podczas prac serwisowych.
• Odłączanie obwodów silnikowych (kategoria AC-23A) – np. dla pomp, wentylatorów, napędów.
• Izolacja obwodów oświetleniowych i grzewczych – umożliwia bezpieczne przełączenie przy wymianie elementów.
• Automatyka budynkowa – stosowany w szafach sterowniczych jako element odłączający zasilanie poszczególnych sekcji.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przyłącza przewodów należy dokręcić momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 20 A (zalecane min. 2,5 mm² dla Cu). Po montażu sprawdzić poprawność działania dźwigni załączającej oraz ciągłość połączeń.

FAQ

• Czy rozłącznik FR 301 nadaje się do odłączania obciążeń silnikowych? Tak, kategoria pracy AC-23A według IEC 60947-3 potwierdza jego zdolność do bezpiecznego łączenia i odłączania obciążeń silnikowych przy prądzie znamionowym 20 A.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Dla aparatury modułowej montowanej w rozdzielnicy typowo przyjmuje się IP20 – oznacza to ochronę przed dotknięciem palcem oraz ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy rozłącznik można przyłączać za pomocą szyn grzebieniowych? Tak, konstrukcja FR 301 umożliwia przyłączanie zarówno szyn grzebieniowych, jak i sztyftowych, co ułatwia rozprowadzenie zasilania w rozdzielnicy.
