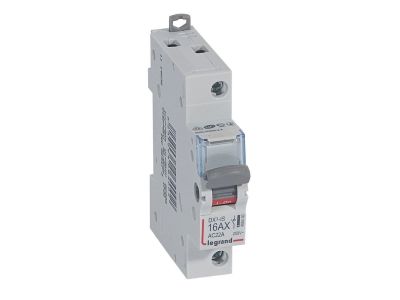

Rozłącznik izolacyjny modulowy FR 301 16A 1P | 406400 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 301 o numerze referencyjnym 406400 to wysokiej klasy aparat elektryczny renomowanego producenta LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A oraz konstrukcją jednobiegunową (1P), co czyni go idealnym rozwiązaniem do selektywnego odłączania obwodów jednofazowych o napięciu znamionowym 250 V~. Kluczowym atutem serii FR 300 jest wysoka kategoria pracy AC 23 A, która gwarantuje zdolność do bezpiecznego łączenia obciążeń o charakterze rezystancyjnym i indukcyjnym przy częstych operacjach łączeniowych.

• Wytrzymałość zwarciowa: Aparat oferuje wytrzymałość do 10 kA, co zapewnia wysoki poziom bezpieczeństwa instalacji w przypadku wystąpienia przetężeń.
• Kompaktowa budowa: Szerokość urządzenia to zaledwie 1 moduł (17,5 mm), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Ergonomia: Wyposażony w czytelną dźwignię załączającą w kolorze szarym, umożliwiającą szybką identyfikację stanu aparatu.
• Uniwersalność zasilania: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, zapewniając, że urządzenie spełnia najwyższe standardy w zakresie izolacji bezpiecznej oraz trwałości mechanicznej i elektrycznej. Dzięki zgodności z kategorią użytkowania AC 23 A, rozłącznik Legrand FR 301 jest przystosowany do pracy w wymagających warunkach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik izolacyjny FR 301 16A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest wykorzystywany jako główny wyłącznik w mniejszych rozdzielnicach lub jako rozłącznik odpływowy dla konkretnych sekcji instalacji. Dzięki swojej charakterystyce, doskonale sprawdza się w sterowaniu obwodami oświetleniowymi, gniazdami wtykowymi oraz urządzeniami technologicznymi, gdzie wymagana jest pewna izolacja obwodu na czas prac serwisowych lub konserwacyjnych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i przystosowany do standardów branżowych:

• Montaż na szynie: Aparat jest w pełni kompatybilny ze wspornikiem TH35 (szyna DIN), co zapewnia stabilne osadzenie wewnątrz rozdzielnicy.
• Okrablowanie: Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Integracja: Możliwość łączenia z innymi aparatami modułowymi Legrand za pomocą szyn łączeniowych pozwala na estetyczne i bezpieczne wykonanie mostkowania zasilania.

FAQ

1. Czy rozłącznik FR 301 może służyć jako zabezpieczenie nadprądowe?
Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed skutkami zwarć i przeciążeń należy zastosować wyłącznik nadprądowy.

2. Jaka jest różnica między kategorią AC 23 A a AC 22 A?
Kategoria AC 23 A dotyczy łączenia obciążeń silnikowych lub innych obciążeń o dużej indukcyjności, co świadczy o wyższej wytrzymałości styków w porównaniu do kategorii AC 22 A (obciążenia mieszane).

3. Czy urządzenie posiada wskaźnik zadziałania?
Położenie dźwigni w kolorze szarym jednoznacznie wskazuje stan pracy urządzenia (załączony/wyłączony), co podnosi bezpieczeństwo obsługi instalacji.
