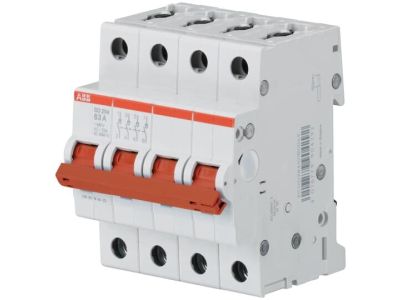

Rozłącznik izolacyjny modułowy 63A 4P, pro M compact, SD204/63 | 2CDD284101R0063 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB SD204/63 z renomowanej serii pro M compact to wysokiej klasy aparat modułowy zaprojektowany z myślą o najwyższym bezpieczeństwie i niezawodności w instalacjach elektrycznych. Urządzenie charakteryzuje się konfiguracją czterobiegunową (4P), co pozwala na jednoczesne i bezpieczne odłączanie wszystkich faz oraz toru neutralnego w układach trójfazowych. Prąd znamionowy wynoszący 63A umożliwia efektywne zarządzanie zasilaniem w obwodach o znacznym obciążeniu, zapewniając stabilną pracę systemu. Dzięki zastosowaniu zaawansowanych materiałów stykowych, rozłącznik gwarantuje niskie straty mocy oraz długą żywotność mechaniczną i elektryczną. Kompaktowa budowa pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a wyraźny wskaźnik położenia styków podnosi poziom bezpieczeństwa obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Rozłącznik SD204/63 spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników wykorzystywanych w instalacjach niskiego napięcia. Zgodność z tą normą potwierdza, że urządzenie jest zdolne do bezpiecznego przewodzenia prądu w warunkach normalnych oraz wytrzymywania prądów przeciążeniowych w określonym czasie, a także zapewnia skuteczną przerwę izolacyjną niezbędną do prac konserwacyjnych.

Zastosowanie

Rozłącznik ABB SD204/63 znajduje szerokie zastosowanie w sektorze B2B, w tym w budownictwie przemysłowym, komercyjnym oraz zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach piętrowych, szafach sterowniczych oraz jako element odcinający zasilanie dla konkretnych maszyn i urządzeń technologicznych. Dzięki swojej uniwersalności i wysokiej obciążalności 63A, jest często wybierany przez elektroinstalatorów do zabezpieczania infrastruktury w biurowcach, centrach danych oraz zakładach produkcyjnych, gdzie niezawodność zasilania jest priorytetem.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego i stabilnego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega wzrostowi rezystancji przejścia i nadmiernemu nagrzewaniu się punktów styku. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 63A, zgodnie z projektem instalacji. Konstrukcja zacisków umożliwia bezpieczne podłączenie zarówno szyn grzebieniowych, jak i przewodów typu linka lub drut. Przed uruchomieniem należy upewnić się, że wszystkie połączenia są sztywne, a aparat jest poprawnie osadzony na szynie.

FAQ

• Czy rozłącznik SD204/63 może pełnić funkcję zabezpieczenia nadprądowego? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe (MCB).
• Jaka jest liczba modułów zajmowanych w rozdzielnicy? Model SD204/63 w wersji 4-biegunowej zajmuje standardową szerokość czterech modułów 18 mm.
• Czy urządzenie jest kompatybilne z akcesoriami serii pro M compact? Tak, rozłącznik należy do rodziny pro M compact, co pozwala na współpracę z szeroką gamą styków pomocniczych i innych akcesoriów ABB.
