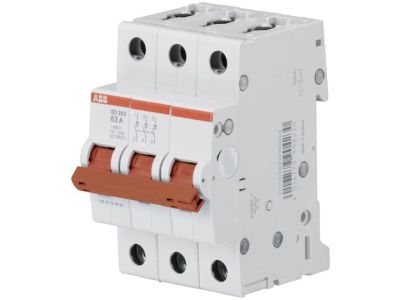

Rozłącznik izolacyjny modułowy 63A 3P, pro M compact, SD203/63 | 2CDD283101R0063 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB SD203/63 z serii pro M compact to zaawansowane rozwiązanie aparaturowe zaprojektowane do bezpiecznego i efektywnego rozłączania obwodów elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na obsługę znacznych obciążeń w instalacjach rozdzielczych. Jako aparat 3-biegunowy (3P), idealnie nadaje się do systemów trójfazowych, zapewniając jednoczesne odcięcie zasilania na wszystkich fazach. Konstrukcja pro M compact gwarantuje pełną kompatybilność z innymi modułowymi aparatami marki ABB, co znacząco ułatwia projektowanie i prefabrykację rozdzielnic. Wyraźny wskaźnik położenia styków podnosi poziom bezpieczeństwa obsługi, dając operatorowi pewność co do stanu izolacji obwodu.

• Prąd znamionowy 63A umożliwiający pracę w wymagających obwodach zasilających.
• Konstrukcja 3-biegunowa zapewniająca kompleksową izolację układów trójfazowych.
• Kompaktowa obudowa oszczędzająca miejsce na szynie montażowej.
• Wysoka wytrzymałość mechaniczna i elektryczna gwarantująca długą żywotność urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 60947-3, co klasyfikuje go jako profesjonalny rozłącznik izolacyjny przeznaczony do zastosowań przemysłowych i budownictwa komercyjnego. Spełnienie tych standardów potwierdza zdolność aparatu do bezpiecznego przewodzenia prądu w warunkach normalnych oraz wytrzymywania prądów przeciążeniowych w określonym czasie, a także gwarantuje odpowiednie parametry izolacyjne po rozłączeniu styków.

Zastosowanie

Rozłącznik ABB SD203/63 znajduje szerokie zastosowanie jako główny wyłącznik w rozdzielnicach niskiego napięcia. Jest niezastąpiony w instalacjach przemysłowych, budynkach biurowych oraz obiektach użyteczności publicznej. Może służyć do izolowania sekcji maszynowych, sterowniczych oraz jako element zabezpieczający podczas prac konserwacyjnych. Dzięki wysokiej obciążalności 63A, jest często wybierany do zabezpieczania podrozdzielnic oraz obwodów o dużej mocy znamionowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 63A oraz charakterystyką obciążenia. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Przed uruchomieniem należy zweryfikować poprawność osadzenia aparatu na szynie oraz stabilność wszystkich połączeń mechanicznych.

FAQ

• Czy rozłącznik SD203/63 posiada funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe.
• Czy aparat można montować w dowolnej pozycji? Tak, konstrukcja ABB pro M compact pozwala na montaż w pionie lub poziomie na szynie DIN, zachowując pełne parametry pracy.
• Jaka jest liczba biegunów w tym modelu? Model SD203/63 jest aparatem 3-biegunowym, co oznacza, że obsługuje trzy tory prądowe jednocześnie.
