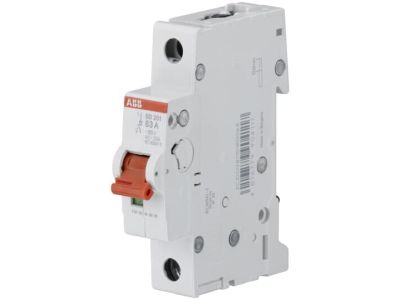

Rozłącznik izolacyjny modułowy 63A 1P, pro M compact, SD201/63 | 2CDD281101R0063 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB SD201/63 to zaawansowany aparat modułowy z uznanej na rynku serii pro M compact, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na stabilne i bezpieczne przewodzenie oraz rozłączanie prądów roboczych w wymagających obwodach zasilających. Jako aparat jednobiegunowy (1P), zajmuje szerokość jednego modułu (17,5 mm), co pozwala na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy. Wyposażony w ergonomiczny mechanizm przełączający, rozłącznik zapewnia wyraźną sygnalizację stanu styków, co jest kluczowe dla bezpieczeństwa personelu technicznego. Solidna konstrukcja zacisków windowych minimalizuje ryzyko poluzowania się przewodów, zapewniając trwałe połączenie elektryczne nawet w warunkach drgań.

• Prąd znamionowy 63 A umożliwiający obsługę obciążeń o dużej mocy.
• Konstrukcja 1-biegunowa (1P) dedykowana do selektywnego zarządzania fazami.
• Pełna kompatybilność z systemem szynowym pro M compact marki ABB.
• Wysoka wytrzymałość mechaniczna gwarantująca tysiące cykli łączeniowych.
• Zintegrowane miejsce na etykietę identyfikacyjną obwodu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z międzynarodową normą IEC/EN 60947-3, która definiuje rygorystyczne wymagania dla rozłączników izolacyjnych niskiego napięcia. Zgodność z tą normą potwierdza, że aparat SD201/63 zapewnia skuteczną przerwę izolacyjną w stanie otwartym, co jest niezbędne do bezpiecznego prowadzenia prac konserwacyjnych w instalacji. Urządzenie posiada również certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co świadczy o dbałości producenta o jakość i ekologię.

Zastosowanie

Rozłącznik ABB SD201/63 znajduje szerokie zastosowanie w sektorze B2B, w tym w budownictwie komercyjnym, przemysłowym oraz mieszkaniowym o podwyższonym standardzie. Jest idealnym rozwiązaniem jako główny rozłącznik w rozdzielnicach piętrowych lub jako element izolujący dla konkretnych odbiorników o dużym poborze mocy, takich jak kotły elektryczne, zaawansowane systemy HVAC czy maszyny produkcyjne. Dzięki swojej niezawodności jest często wybierany przez prefabrykatorów rozdzielnic do systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż aparatu odbywa się na standardowej szynie montażowej DIN (TS35) przy użyciu szybkich zatrzasków, co znacząco skraca czas instalacji. Przekrój znamionowy przyłączanych przewodów powinien być dobrany zgodnie z obciążalnością prądową 63 A, przy czym zaciski urządzenia pozwalają na montaż kabli o przekroju do 25 mm² (drut) lub 16 mm² (linka z tulejką). Zalecany moment dokręcania śrub zaciskowych wynosi 2,8 Nm, co gwarantuje optymalny docisk i zapobiega zjawisku utleniania styków. Aparat może być zasilany zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas projektowania okablowania w szafie sterowniczej.

FAQ

Czy rozłącznik SD201/63 posiada funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłącznik nadmiarowoprądowy (MCB). Czy można do niego podłączyć szynę grzebieniową? Tak, konstrukcja zacisków ABB pro M compact umożliwia jednoczesne podłączenie szyny fazowej oraz przewodów zasilających. Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza zabezpieczenie przed przypadkowym dotknięciem części pod napięciem palcem.
