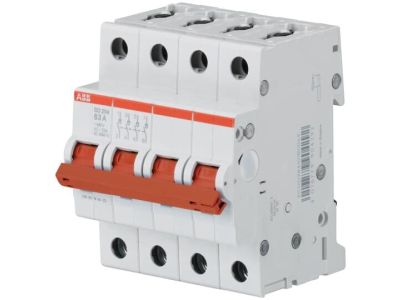

Rozłącznik izolacyjny modułowy 25A 4P, pro M compact, SD204/25 | 2CDD284101R0025 ABB

Alternatywny kod produktu: 2CDD284101R0025

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy SD204/25 (symbol 2CDD284101R0025) to kompaktowe urządzenie 4-biegunowe o prądzie znamionowym 25A, zaprojektowane do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i budynkowych. Wysoka trwałość mechaniczna i łatwy montaż na szynie DIN czynią go niezawodnym elementem rozdzielnic niskiego napięcia.

• 4-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie wszystkich faz obwodu trójfazowego (L1, L2, L3, N) – idealny do zasilania silników, maszyn i rozdzielnic.
• Prąd znamionowy 25A: Zapewnia pewne odłączanie obwodów o mocy do 18,5 kW przy napięciu 400V (trójfazowe), zgodnie z normami instalacji elektrycznych.
• Modułowa budowa (4 moduły): Kompaktowe wymiary (szerokość 72 mm) umożliwiają montaż w standardowych szafach rozdzielczych i rozdzielnicach.
• Trwała konstrukcja: Wytrzymała obudowa i mechanizm łączeniowy przeznaczony do co najmniej 10 000 cykli łączeniowych, gwarantujący długotrwałą niezawodność.
• Bezpieczne odłączanie: Izolacja styków w pozycji „wyłączony” zapewnia widoczną przerwę izolacyjną, zgodną z wymogami bezpieczeństwa SEP.

Zgodność z Normami

Rozłącznik spełnia wymogi normy PN-EN 60947-3 dotyczącej rozłączników, odłączników i zestyków izolacyjnych. Posiada oznaczenie CE oraz certyfikaty potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

SD204/25 to wszechstronny rozłącznik izolacyjny dedykowany do instalacji wymagających pewnego i bezpiecznego odłączania obwodów trójfazowych.

• Bezpieczne odłączanie zasilania w rozdzielnicach przemysłowych i budynkowych.
• Wyłączanie obwodów zasilających maszyny i urządzenia trójfazowe (np. silniki, pompy, wentylatory).
• Stosowanie jako główny wyłącznik izolacyjny w szafach sterowniczych.
• Zastosowanie w układach automatyki i sterowania, gdzie wymagana jest widoczna przerwa izolacyjna.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Rozłącznik należy zamontować na szynie DIN 35 mm w pozycji pionowej, zachowując odpowiednie odstępy między sąsiednimi modułami (min. 1 cm). Przed podłączeniem przewodów należy upewnić się, że przekroje kabli są zgodne z prądem znamionowym (zalecane minimum 2,5 mm² dla 25A). Moment dokręcania zacisków: 2 Nm (wg dokumentacji producenta). Po montażu przeprowadzić test działania, sprawdzając pewność połączeń i izolację w pozycji „wyłączony”.

FAQ

• Czy rozłącznik SD204/25 nadaje się do obwodów 230V? Tak, może być stosowany w obwodach jednofazowych (L+N) lub trójfazowych (L1-L3+N) – w zależności od konfiguracji podłączenia.
• Jaką maksymalną moc można odłączać przy 25A? Przy napięciu 400V trójfazowych maksymalna moc wynosi ~18,5 kW. Dla obwodów 230V należy odpowiednio dostosować moc (np. ~5,75 kW dla pojedynczej fazy).
• Czy rozłącznik posiada blokadę w pozycji „wyłączony”? Rozłącznik nie posiada fabrycznej blokady, jednak konstrukcja umożliwia zastosowanie dodatkowych akcesoriów blokujących (np. kłódki) zgodnie z wymogami BHP.
