Rozłącznik izolacyjny modułowy 16A 3P, pro M compact, SD203/16 | 2CDD283101R0016 ABB

Alternatywny kod produktu: 2CDD283101R0016

Opis i Kluczowe Cechy

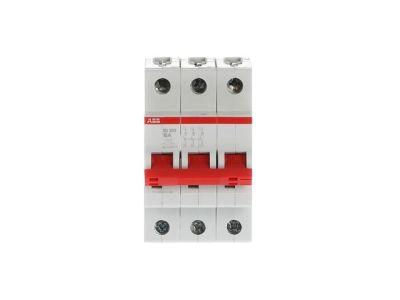

Rozłącznik izolacyjny modułowy SD203/16 (symbol 2CDD283101R0016) to trójbiegunowe urządzenie służące do bezpiecznego odłączania zasilania w instalacjach elektrycznych. Zaprojektowany do montażu na szynie DIN 35 mm, charakteryzuje się kompaktowymi wymiarami (4 moduły) i wysoką niezawodnością działania. Wykonany w technologii pro M compact, zapewnia pewne i trwałe połączenia, a jego konstrukcja ułatwia szybki montaż i serwisowanie.

• Prąd znamionowy 16A: Przeznaczony do obwodów o maksymalnym obciążeniu prądowym 16A, co zapewnia stabilną pracę w typowych instalacjach mieszkaniowych i przemysłowych o średnim poborze mocy.
• 3-biegunowa konstrukcja: Odłącza wszystkie trzy fazy jednocześnie, co jest wymagane w obwodach trójfazowych – eliminuje ryzyko niepełnego odcięcia zasilania.
• Montaż na szynie DIN 35 mm: Standardowe rozwiązanie w nowoczesnych rozdzielnicach, ułatwiające wymianę i konfigurację systemu elektrycznego.
• Technologia pro M compact: Zmniejszone wymiary (4 moduły) pozwalają na oszczędność miejsca w szafie rozdzielczej przy zachowaniu pełnej funkcjonalności.
• Szybkie odłączanie zasilania: Płynna i pewna obsługa dźwigni gwarantuje natychmiastowe przerwanie obwodu w sytuacjach awaryjnych lub podczas prac konserwacyjnych.

Zgodność z Normami

Rozłącznik SD203/16 spełnia wymogi normy PN-EN 60947-3 dotyczącej rozłączników, odłączników i zestawów łączników. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik izolacyjny SD203/16 znajduje zastosowanie w instalacjach elektrycznych o charakterze trójfazowym, gdzie wymagane jest szybkie i pewne odłączenie zasilania.

• Montaż w rozdzielnicach budynków mieszkalnych i komercyjnych – do zabezpieczania obwodów gniazdowych i oświetleniowych.
• Stosowanie w instalacjach przemysłowych – do odłączania maszyn i urządzeń wymagających regularnych przeglądów konserwacyjnych.
• Wykorzystanie w układach automatyki i sterowania – jako element izolacyjny dla zasilania podzespołów.
• Zabezpieczanie obwodów fotowoltaicznych lub pomp ciepła – tam, gdzie konieczne jest odcięcie napięcia podczas konserwacji.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Rozłącznik mocuje się na szynie DIN 35 mm, a następnie przyłącza przewody zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli dotyczy). Dźwignia musi być ustawiona w pozycji „0” (wyłączony) podczas montażu. Po podłączeniu należy przeprowadzić próbę działania, sprawdzając pewność odłączenia wszystkich biegunów. Regularne przeglądy stanu styków i mechanizmu są zalecane.

FAQ

• Czy rozłącznik może być stosowany jako wyłącznik główny instalacji? Tak, rozłącznik SD203/16 spełnia wymogi dla wyłączników głównych w instalacjach trójfazowych o prądzie do 16A, jednak dla pełnego zabezpieczenia zaleca się stosowanie dodatkowych urządzeń ochronnych (np. wyłączników różnicowoprądowych).
• Jaki jest zakres temperatur pracy? Prawidłowa praca gwarantowana jest w zakresie od -25°C do +55°C, co umożliwia stosowanie w większości środowisk klimatycznych.
• Czy rozłącznik posiada blokadę mechaniczną? Konstrukcja nie przewiduje fabrycznej blokady, jednak istnieje możliwość zastosowania dodatkowych akcesoriów blokujących (np. zatrzasków) w zależności od potrzeb instalacji.
