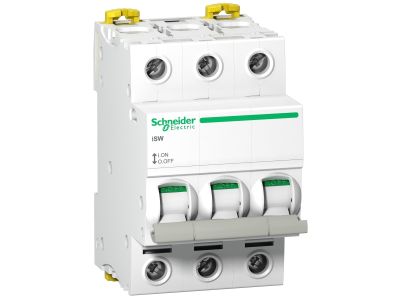

Rozłącznik izolacyjny iSW 3P 63A 415VAC, Acti 9 | A9S65363 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny iSW 3P 63A 415VAC firmy Schneider Electric, seria Acti 9 (symbol A9S65363), został zaprojektowany do bezpiecznego odłączania obwodów trójfazowych w budownictwie przemysłowym i powszechnym. Dzięki prądowi znamionowemu 63A i napięciu 415VAC zapewnia niezawodną pracę w obwodach o znacznym obciążeniu. Model ten może zastąpić dotychczasowy symbol A9S62363.

• Prąd znamionowy 63 A / napięcie 415 VAC: Umożliwia bezpieczne łączenie i rozłączanie obwodów trójfazowych o dużym obciążeniu, bez ryzyka przegrzania styków.
• Klasa II izolacji: Zapewnia podwójną lub wzmocnioną izolację, co zwiększa ochronę obsługującego i pozwala na montaż bez konieczności uziemiania obudowy.
• Możliwość łączenia pod obciążeniem: Rozłącznik iSW przystosowany jest do zamykania i otwierania obwodu przy obciążeniu, co ułatwia prace eksploatacyjne i serwisowe.
• Kompatybilność z serią Acti 9: Współpracuje z pozostałymi produktami Acti 9, umożliwiając budowę spójnych i bezpiecznych rozdzielnic.
• Szeroka gama prądów w serii iSW: Łatwy dobór odpowiedniego rozłącznika do konkretnej aplikacji – od mniejszych do większych odbiorów.

Zgodność z Normami

Rozłącznik iSW A9S65363 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik izolacyjny iSW znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne odłączanie napięcia w celach serwisowych lub bezpieczeństwa. Dzięki możliwości łączenia pod obciążeniem sprawdza się w systemach sterowania i monitorowania.

• Główny wyłącznik w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych i użyteczności publicznej.
• Odłączanie obwodów silnikowych, grzejnych i innych odbiorników trójfazowych w celu serwisu lub konserwacji.
• Element systemów automatyki budynkowej – współpraca z przekaźnikami, stycznikami oraz sterownikami PLC.
• Monitorowanie i sterowanie obwodami elektrycznymi w obiektach powszechnego użytku (szkoły, biura, hale).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla 63 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – dla rozłączników iSW zalecany moment dokręcania wynosi 3,5 Nm (sprawdź w karcie katalogowej).

FAQ

• Czy rozłącznik iSW można używać do rozłączania obwodu pod obciążeniem? Tak, według danych producenta urządzenie przystosowane jest do zamykania i otwierania obwodu przy obciążeniu, co jest szczególnie przydatne w pracach serwisowych.
• Jaki stopień ochrony (IP) ma ten rozłącznik? Producent nie podaje konkretnego stopnia IP w udostępnionych danych. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak szczegółowe informacje należy sprawdzić w karcie katalogowej lub na etykiecie urządzenia.
• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? Nie, model A9S65363 jest rozłącznikiem izolacyjnym bez wbudowanego podświetlenia. Sygnalizację stanu załączenia można zapewnić poprzez dodatkowe moduły Acti 9 lub zewnętrzne lampki.
