Rozłącznik izolacyjny iSW 1P 63A 250VAC, Acti 9 | A9S65163 Schneider Electric

Opis i Kluczowe Cechy

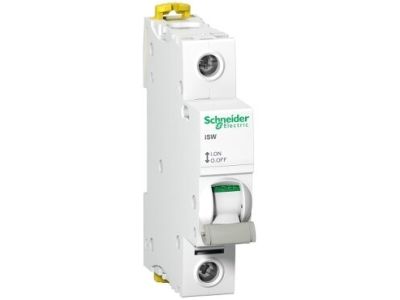

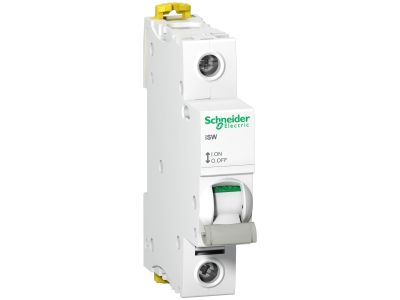

Rozłącznik izolacyjny iSW firmy Schneider Electric, symbol A9S65163 z serii Acti 9, to jednobiegunowe urządzenie przeznaczone do bezpiecznego rozłączania obwodów elektrycznych pod obciążeniem. Dzięki prądowi znamionowemu 63 A i napięciu 250 V AC zapewnia niezawodną izolację w instalacjach przemysłowych i budynkowych. Klasa II izolacji gwarantuje ochronę użytkownika, a kompatybilność z systemem Acti 9 ułatwia integrację z istniejącą rozdzielnicą.

• Prąd znamionowy 63 A: umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 250 V AC: odpowiednie dla standardowych obwodów jednofazowych w budownictwie mieszkaniowym i przemysłowym.
• Klasa II izolacji: podwójna lub wzmocniona izolacja eliminuje konieczność uziemiania obudowy, zwiększając bezpieczeństwo personelu.
• Montaż na szynie DIN (TH35): szybki i prosty montaż w rozdzielnicach modułowych, zgodny z typową infrastrukturą.
• Kompatybilność z systemem Acti 9: pełna integracja z aparaturą modułową Schneider Electric, umożliwiająca rozbudowę instalacji bez konieczności wymiany rozdzielnicy.

Zgodność z Normami

Rozłącznik iSW spełnia wymagania norm DIN w zakresie łączników izolacyjnych oraz posiada certyfikację CE. Klasa II izolacji zapewnia zgodność z wymaganiami dotyczącymi bezpieczeństwa użytkowania.

Zastosowanie

Rozłącznik izolacyjny iSW znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie napięcia w celu konserwacji, awarii lub zmiany konfiguracji obwodu.

• Bezpieczne odłączanie obwodów odbiorczych w rozdzielnicach przemysłowych.
• Izolacja obwodów sterowania i zasilania w budynkach użyteczności publicznej.
• Stosowanie jako główny wyłącznik w instalacjach jednofazowych.
• Integracja z rozdzielnicami modułowymi w budownictwie powszechnym i przemysłowym.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Rozłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik iSW ma podświetlenie LED? Nie, jest to standardowy rozłącznik izolacyjny pozbawiony podświetlenia. Sygnalizacja pozycji łącznika odbywa się poprzez wzrokowe oznaczenie położenia dźwigni.
• Jaki jest stopień ochrony rozłącznika? Typowo dla aparatury modułowej montowanej w rozdzielnicy wewnętrznej stopień ochrony wynosi IP20. Dokładna wartość dla danego modelu znajduje się w dokumentacji technicznej producenta.
• Czy można rozłączać obwód pod obciążeniem? Tak, rozłącznik iSW jest przystosowany do zamykania i otwierania obwodów pod obciążeniem. Jest to podstawowa funkcja izolacyjna urządzenia.
