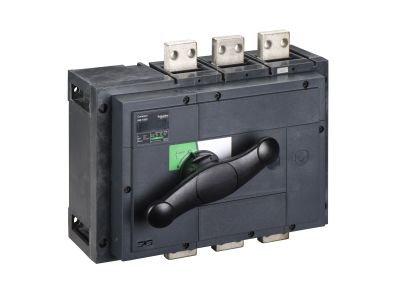

Rozłącznik izolacyjny INS 1000 3P | 31332 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny z serii Compact o symbolu 31332 (INS 1000 3P) to trójbiegunowy aparat przeznaczony do bezpiecznego rozłączania obwodów prądu przemiennego i stałego. Dzięki znamionowemu prądowi łączeniowemu 1000 A w kategoriach AC-21A/22A/23A oraz DC-21A/22A/23A zapewnia niezawodną izolację przy dużych obciążeniach. Urządzenie posiada wskaźnik położenia styków, co zwiększa bezpieczeństwo podczas prac serwisowych.

• Prąd znamionowy Ie = 1000 A: Umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe łączeniowe Ue = 690 V AC / 125 V DC: Gwarantuje izolację w instalacjach przemysłowych zarówno dla prądu przemiennego, jak i stałego.
• Kategorie użytkowe AC-21A, AC-22A, AC-23A oraz DC-21A, DC-22A, DC-23A: Potwierdzają zdolność do łączenia i rozłączania obciążeń rezystancyjnych, indukcyjnych i silnikowych w szerokim zakresie napięć.
• Znamionowy prąd załączalny zwarciowy Icm = 330 kA (przy 690 V AC z wyłącznikiem zabezpieczającym): Wysoka odporność na skutki zwarć zwiększa bezpieczeństwo całej instalacji.
• Wskazanie położenia styku: Widoczna, mechaniczna signalizacja stanu styków ułatwia kontrolę odłączenia zasilania przed pracami konserwacyjnymi.

Zgodność z Normami

Rozłącznik izolacyjny INS 1000 3P jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Urządzenie spełnia wymagania stawiane aparaturze rozłącznikowej w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik izolacyjny INS 1000 3P znajduje zastosowanie w obwodach wymagających bezpiecznej widocznej przerwy izolacyjnej (z sygnalizacją położenia styków) oraz wytrzymałości na duże prądy i napięcia. Sprawdza się w następujących scenariuszach:

• Rozłączanie głównych obwodów zasilania w rozdzielnicach przemysłowych i komercyjnych.
• Bezpieczne odłączanie odbiorników (silników, transformatorów, pieców) podczas prac konserwacyjnych.
• Sterowanie sekcjami instalacji fotowoltaicznych lub systemów magazynowania energii (praca DC).
• Jako główny wyłącznik izolacyjny w tablicach rozdzielczych dużych obiektów.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Urządzenie mocuje się na płycie montażowej za pomocą odpowiednich śrub (moment dokręcania zgodnie z dokumentacją producenta). Przekrój przewodów przyłączeniowych należy dobrać do znamionowego prądu 1000 A oraz warunków środowiskowych. Po zamontowaniu sprawdź działanie wskaźnika położenia styków.

FAQ

• Czy rozłącznik posiada widoczną przerwę izolacyjną? Nie, urządzenie nie ma widocznej przerwy styków, ale wyposażone jest w mechaniczny wskaźnik położenia, który jednoznacznie informuje o stanie załączenia/rozłączenia.
• Czy mogę stosować ten rozłącznik w obwodach prądu stałego? Tak, rozłącznik INS 1000 3P jest przystosowany do pracy przy napięciu stałym 125 V DC w kategoriach DC-21A, DC-22A, DC-23A dla prądu 1000 A (przy łączności 2 biegunów szeregowo).
• Jaki jest znamionowy prąd załączalny zwarciowy bez dodatkowego zabezpieczenia? Dla rozłącznika pracującego samodzielnie Icm wynosi 75 kA przy 690 V AC. Przy zastosowaniu wyłącznika zabezpieczającego po stronie zasilania wartość ta wzrasta do 330 kA.
