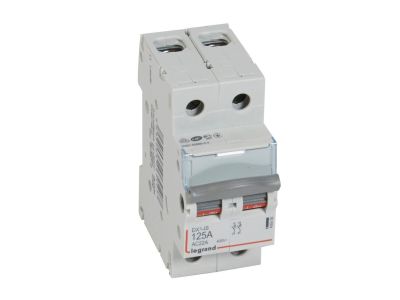

Rozłącznik izolacyjny FR 302 125A 2P | 406450 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny FR 302 z serii FR 300 to dwubiegunowe urządzenie o prądzie znamionowym 125 A i napięciu 400 V~, przeznaczone do bezpiecznego odłączania obwodów elektrycznych pod obciążeniem. Dzięki kategorii pracy AC-23A (dla prądu 125 A AC-22A) zapewnia wysoką trwałość łączeniową przy częstym przełączaniu. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 125 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Kategoria pracy AC-23A (AC-22A przy 125 A): gwarantuje zdolność do łączenia i rozłączania obwodów silnikowych oraz innych obciążeń indukcyjnych zgodnie z normą IEC 60947-3.
• Wytrzymałość zwarciowa do 10 kA: zapewnia odporność na skutki zwarć, zwiększając bezpieczeństwo instalacji.
• Montaż na szynie TH35 (35 mm): szybki i prosty montaż w standardowych rozdzielnicach modułowych, oszczędność miejsca.
• Dźwignia załączająca w kolorze szarym: wyraźnie wskazuje stan łącznika, ułatwiając obsługę i identyfikację.

Zgodność z Normami

Rozłącznik FR 302 spełnia wymagania normy IEC 60947-3, dotyczącej łączników rozłączników i odłączników. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny FR 302 znajduje zastosowanie tam, gdzie wymagane jest bezpieczne odłączenie obwodu pod obciążeniem, np. w szafach sterowniczych i rozdzielnicach głównych.

• Odłączanie obwodów głównych w instalacjach przemysłowych i komercyjnych.
• Sterowanie i zabezpieczenie silników elektrycznych (kategoria AC-23A).
• Jako główny wyłącznik w rozdzielnicach budynków użyteczności publicznej.
• Praca w obwodach oświetleniowych i grzewczych wymagających odłączania pod obciążeniem.

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jaki stopień ochrony ma rozłącznik FR 302? W dostępnych danych nie podano stopnia IP. Dla aparatury modułowej typowo IP20, jednak zalecamy sprawdzenie karty katalogowej producenta.
• Czy rozłącznik nadaje się do częstego łączenia pod obciążeniem? Tak, kategoria AC-23A (AC-22A dla 125 A) potwierdza jego zdolność do pracy przy częstym przełączaniu obciążeń indukcyjnych, np. silników.
• Jaką szerokość w module ma rozłącznik? Zajmuje 2 moduły (2 x 17,5 mm = 35 mm), co ułatwia zabudowę w rozdzielnicach.
