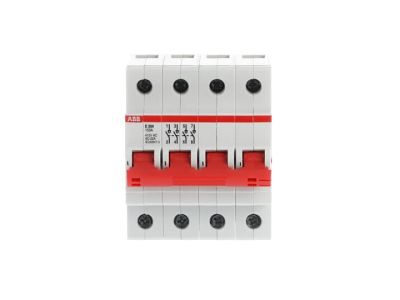

Rozłącznik izolacyjny E204/100A rd, 4P 100A IP10 400V AC, czerwony, pro M compact | 2CDE284001R0100 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB z serii E200, model E204/100A rd, to zaawansowane urządzenie modułowe zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Jako element prestiżowej linii pro M compact, rozłącznik ten charakteryzuje się czterobiegunową konstrukcją (4P), która umożliwia jednoczesne odłączanie wszystkich faz w obwodach trójfazowych z przewodem neutralnym. Prąd znamionowy wynoszący 100 A gwarantuje bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych, gdzie obciążenia prądowe są znaczne.

• Wysoka wydajność: Prąd znamionowy 100 A przy napięciu 400V AC pozwala na efektywne sterowanie dużymi obciążeniami.
• Innowacyjny montaż: System szybkiego demontażu pozwala na wyjęcie urządzenia z szyny DIN bez konieczności demontażu szyny zbiorczej, co drastycznie skraca czas prac serwisowych.
• Bezpieczeństwo zacisków: Zastosowanie niewypadających śrub z łbem typu Pozidrive 2 (rowkowym) zapewnia pewny styk i minimalizuje ryzyko uszkodzenia mechanicznego podczas dokręcania.
• Możliwość rozbudowy: Urządzenie wspiera montaż do trzech styków pomocniczych typu S2C-H6R, co pozwala na zdalne monitorowanie stanu rozłącznika.
• Identyfikacja: Zintegrowana krawędź lay-on jest w pełni kompatybilna z systemem etykietowania ILS, ułatwiając przejrzyste opisywanie rozdzielnicy.

Zgodność z Normami

Rozłącznik ABB E204/100A został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdzają liczne certyfikaty. Urządzenie spełnia wymagania normy EN 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co klasyfikuje je jako sprzęt dedykowany do profesjonalnych zastosowań przemysłowych. Dodatkowo, zgodność z normą EN 60669-1 potwierdza jego niezawodność w instalacjach domowych i podobnych. Produkt posiada prestiżowe homologacje VDE, CCC oraz KEMA, co jest gwarancją najwyższej jakości wykonania i bezpieczeństwa użytkowania na rynkach globalnych.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom prądowym, rozłącznik E204/100A znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym rozwiązaniem jako główny rozłącznik w rozdzielnicach niskiego napięcia, w systemach sterowania maszynami oraz w infrastrukturze budynkowej. Czerwona dźwignia (rd) ułatwia szybką identyfikację wizualną urządzenia w szafie sterowniczej, co jest kluczowe w sytuacjach awaryjnych. Możliwość zastosowania akcesoriów blokujących chroni przed nieautoryzowanym załączeniem lub wyłączeniem zasilania, co jest niezbędne podczas prowadzenia prac konserwacyjnych w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35). Dzięki technologii pro M compact, rozłącznik idealnie współgra z innymi aparatami modułowymi ABB. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków, wykorzystując wkrętak o rozmiarze Pozidrive 2, co zapewni optymalne połączenie elektryczne i zapobiegnie przegrzewaniu się styków. Stopień ochrony IP10 sugeruje montaż wewnątrz obudów lub rozdzielnic zapewniających dodatkową osłonę przed dotykiem bezpośrednim. Przed uruchomieniem zaleca się weryfikację poprawności osadzenia na szynie oraz sprawdzenie działania mechanicznego dźwigni.

FAQ

• Czy rozłącznik posiada wskaźnik zadziałania? Tak, czerwona dźwignia wyraźnie wskazuje stan urządzenia, a opcjonalne styki pomocnicze S2C-H6R pozwalają na sygnalizację elektryczną.
• Czy mogę zablokować rozłącznik w pozycji OFF? Tak, urządzenie jest przystosowane do montażu akcesoriów blokujących, które zapobiegają przypadkowemu lub nieuprawnionemu przełączeniu.
• Czy wymiana urządzenia wymaga rozkręcania całej szyny zbiorczej? Nie, unikalna konstrukcja ABB pozwala na szybki demontaż pojedynczego modułu bez naruszania struktury szyny zbiorczej.
