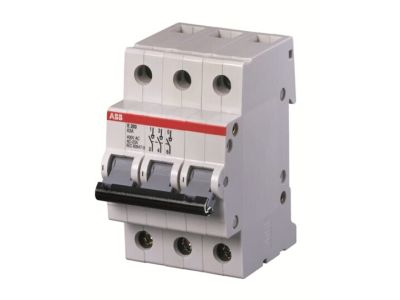

Rozłącznik izolacyjny E203/80A rd, 3P 80A IP10 400V AC, pro M compact | 2CDE283001R0080 ABB

Alternatywny kod produktu: 2CDE283001R0080

Opis i Kluczowe Cechy

Rozłącznik izolacyjny E203/80A (symbol 2CDE283001R0080) to trójbiegunowe urządzenie 3P o prądzie znamionowym 80A i napięciu roboczym do 400V AC. Przeznaczone do sterowania i izolowania obwodów elektrycznych w instalacjach przemysłowych, rozdzielniach i maszynach. Stopień ochrony IP10 chroni przed wnikaniem ciał stałych. Zintegrowana krawędź lay-on ułatwia systemowe etykietowanie, a szybki demontaż odbywa się bez konieczności demontażu szyny zbiorczej.

• Trójbiegunowa konstrukcja 3P: Umożliwia jednoczesne odłączanie trzech faz, zapewniając pełną izolację obwodu w instalacjach trójfazowych.
• Prąd znamionowy 80A: Przeznaczony do obsługi obwodów o średnim i dużym obciążeniu, np. silników, maszyn i rozdzielnic przemysłowych.
• Napięcie robocze 400V AC: Kompatybilny z sieciami trójfazowymi, standardowo stosowany w instalacjach przemysłowych i energetycznych.
• Stopień ochrony IP10: Ochrona przed ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Zintegrowana krawędź lay-on ILS: Umożliwia szybkie i estetyczne etykietowanie punktów łączeniowych, ułatwiając identyfikację obwodów.

Zgodność z Normami

Rozłącznik spełnia wymagania norm EN 60947-3 (rozłączniki, odłączniki i łączniki) oraz EN 60669-1 (łaczniki do instalacji domowych i podobnych). Posiada certyfikację VDE, CCC i KEMA, a także oznakowanie CE, potwierdzające zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny E203/80A znajduje zastosowanie w miejscach wymagających pewnego i bezpiecznego odłączania obwodów trójfazowych.

• Odłączanie i izolowanie obwodów zasilających maszyny przemysłowe w halach produkcyjnych.
• Zastosowanie w rozdzielniach niskiego napięcia jako główny rozłącznik obwodów.
• Izolowanie obwodów w szafach sterowniczych i systemach automatyki przemysłowej.
• Stosowanie w instalacjach energetycznych jako element bezpiecznej blokady podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik należy mocować na szynie montażowej TH35 zgodnie z normami EN 60715. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szybki demontaż odbywa się poprzez naciśnięcie blokady i wyciągnięcie urządzenia bez potrzeby demontażu szyny zbiorczej. Po montażu należy sprawdzić prawidłowość połączeń i dokręcić śruby momentem zgodnym z dokumentacją producenta. Zaleca się stosowanie złączek o odpowiednim przekroju przewodów (dobranych do 80A).

FAQ

• Czy rozłącznik E203/80A można stosować w instalacjach jednofazowych? Urządzenie jest przeznaczone do obwodów trójfazowych. Do instalacji jednofazowych należy dobrać odpowiedni model jedno- lub dwubiegunowy.
• Jaki jest zakres temperatur pracy rozłącznika? Dokładny zakres nie został podany w danych produktu. Zaleca się stosowanie w zakresie -25°C do +55°C, typowym dla standardowych urządzeń elektroinstalacyjnych.
• Czy rozłącznik posiada blokadę mechaniczną? Tak, dostępne są akcesoria blokujące uniemożliwiające nieautoryzowane włączanie/wyłączanie. Blokada nie jest w standardowym wyposażeniu urządzenia.
