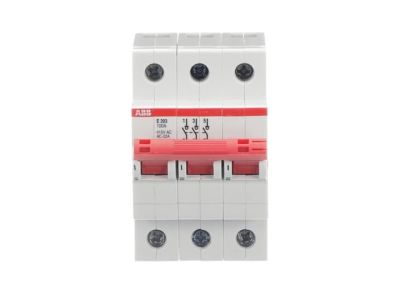

Rozłącznik izolacyjny E203/100A rd, 3P 100A IP10 400V AC, czerwony, pro M compact | 2CDE283001R0100 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB z serii E200, model E203/100A rd, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Jako element serii pro M compact, charakteryzuje się wysoką niezawodnością oraz kompaktową budową zajmującą optymalną przestrzeń w rozdzielnicy. Urządzenie posiada trzy bieguny (3P) i jest przystosowane do pracy z prądem znamionowym wynoszącym 100 A przy napięciu znamionowym 400 V AC. Czerwona dźwignia (rd) nie tylko ułatwia szybką identyfikację wizualną stanu aparatu, ale również podkreśla jego funkcję bezpieczeństwa w układzie.

• Wysoka obciążalność: Prąd znamionowy 100 A pozwala na bezpieczne sterowanie znacznymi obciążeniami w instalacjach przemysłowych i komercyjnych.
• System pro M compact: Pełna kompatybilność z osprzętem modułowym ABB, co ułatwia projektowanie i prefabrykację szaf sterowniczych.
• Innowacyjne zaciski: Wyposażone w niewypadające śruby z gniazdem Pozidrive 2 (krzyżowo-rowkowym), co minimalizuje ryzyko zgubienia elementów montażowych i zapewnia pewny styk elektryczny.
• Możliwość rozbudowy: Konstrukcja pozwala na dołączenie do 3 styków pomocniczych typu S2C-H6R, co rozszerza funkcjonalność o zdalną sygnalizację stanu pracy.
• System etykietowania: Zintegrowana krawędź lay-on dedykowana dla systemu ILS umożliwia czytelne i trwałe opisanie obwodów.

Zgodność z Normami

Rozłącznik E203/100A został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i trwałości. Urządzenie spełnia wymagania normy EN 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami w instalacjach niskiego napięcia, a także normy EN 60669-1 dla łączników instalacyjnych. Produkt posiada prestiżowe homologacje uznanych jednostek certyfikujących, takich jak VDE, CCC oraz KEMA, co potwierdza jego najwyższą jakość wykonania i dopuszczenie do użytku na rynkach globalnych.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom elektrycznym, rozłącznik ABB E203/100A znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym rozwiązaniem do:

• Głównych rozdzielnic niskiego napięcia w budynkach użyteczności publicznej i zakładach produkcyjnych.
• Systemów sterowania obciążeniami silnikowymi i rezystancyjnymi.
• Zabezpieczania i izolowania sekcji instalacji podczas prac konserwacyjnych.
• Układów automatyki budynkowej, gdzie wymagana jest pewna izolacja galwaniczna obwodów zasilających.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zastosowaniu nowoczesnych rozwiązań konstrukcyjnych. Rozłącznik montowany jest na standardowej szynie DIN (TH35). Kluczową zaletą jest możliwość szybkiego demontażu urządzenia bez konieczności demontowania całej szyny zbiorczej, co znacznie skraca czas przestojów serwisowych. Podczas instalacji zaleca się użycie wkrętaka o rozmiarze Pozidrive 2, aby zapewnić optymalny moment dokręcania zacisków i uniknąć uszkodzenia gniazd śrub. Stopień ochrony IP10 sugeruje montaż wewnątrz obudów lub rozdzielnic zapewniających dodatkową osłonę przed dotykiem bezpośrednim i czynnikami zewnętrznymi. Dla zwiększenia bezpieczeństwa, aparat można wyposażyć w akcesoryjne urządzenie blokujące, zapobiegające nieautoryzowanemu załączeniu lub wyłączeniu zasilania.

FAQ

• Czy rozłącznik posiada wskaźnik zadziałania? Tak, czerwona dźwignia pełni funkcję wizualnego wskaźnika położenia styków, co zwiększa bezpieczeństwo obsługi.
• Czy mogę zamontować styki pomocnicze po instalacji rozłącznika? Tak, konstrukcja pozwala na rozbudowę o styki pomocnicze S2C-H6R w dowolnym momencie eksploatacji.
• Jakie jest napięcie znamionowe tego urządzenia? Urządzenie jest dedykowane do pracy w sieciach prądu przemiennego o napięciu znamionowym 400 V AC.
• Czy śruby w zaciskach mogą wypaść podczas montażu? Nie, rozłącznik wyposażony jest w system niewypadających śrub, co ułatwia pracę w trudnych warunkach montażowych.
