Rozłącznik izolacyjny E202/80A rd, 2P 80A 400V AC, pro M compact | 2CDE282001R0080 ABB

Alternatywny kod produktu: 2CDE282001R0080

Opis i Kluczowe Cechy

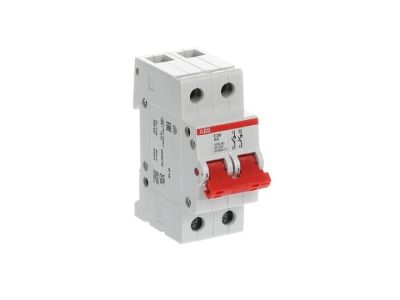

Rozłącznik izolacyjny E202/80A (symbol 2CDE282001R0080) to dwubiegunowe urządzenie przeznaczone do sterowania i izolowania obwodów o prądzie znamionowym 80A przy napięciu 400V AC. Zaprojektowany z myślą o szybkim montażu – demontaż z szyny zbiorczej nie jest wymagany, co przyspiesza prace instalacyjne. Wysoka trwałość i zgodność z normami zapewniają bezpieczną eksploatację w instalacjach elektrycznych.

• 2-biegunowa konstrukcja (2P): Izolowanie i sterowanie dwoma obwodami jednocześnie, co upraszcza układy rozdzielcze.
• Prąd znamionowy 80A (400V AC): Zapewnia bezpieczną pracę z mocnymi odbiornikami, takimi jak silniki czy piece przemysłowe.
• Szybki demontaż bez demontażu szyny zbiorczej: Ułatwia modernizację instalacji i wymianę urządzeń bez konieczności demontażu całej szyny.
• Krawędź lay-on do systemu etykietowania ILS: Umożliwia łatwe oznakowanie obwodów i identyfikację punktów rozłączania.
• Wpuszczany/rowkowy montaż: Kompatybilny z szeroką gamą obudów i szaf rozdzielczych, dostosowany do standardowych systemów instalacyjnych.

Zgodność z Normami

Urządzenie spełnia wymagania norm EN 60947-3 (rozłączniki izolacyjne i łączniki) oraz EN 60669-1 (łączniki do instalacji domowych i podobnych). Posiada homologacje VDE, CCC oraz KEMA, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny E202/80A znajduje zastosowanie w instalacjach elektrycznych średniego napięcia, gdzie wymagane jest niezawodne izolowanie i sterowanie obwodami.

• Sterowanie i izolowanie obwodów zasilających silniki, piece przemysłowe lub inne odbiorniki mocy do 80A.
• Montaż w szafach rozdzielczych i rozdzielnicach – szybki demontaż ułatwia konserwację i modernizację instalacji.
• Zastosowanie w układach automatyki i sterowania, gdzie niezbędne jest pewne odłączenie napięcia.
• Izolowanie obwodów w systemach oświetlenia przemysłowego lub grzewczego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN lub w odpowiedniej obudowie zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Podczas montażu należy upewnić się, że styki są prawidłowo osadzone w szynie i że urządzenie jest stabilnie zamocowane. W przypadku stosowania systemu ILS, należy wykorzystać zintegrowaną krawędź do etykietowania. Po montażu konieczne jest przeprowadzenie testu działania w celu weryfikacji poprawności połączeń.

FAQ

• Czy rozłącznik można rozbudować o styki pomocnicze? Tak, istnieje możliwość rozbudowy urządzenia o maksymalnie 3 styki pomocnicze typu S2C-H6R, co pozwala na dodatkowe funkcje sterowania i sygnalizacji.
• Jaki typ wkrętaka jest wymagany do montażu? Do montażu rozłącznika niezbędny jest wkrętak Pozidrive 2, dostępny w standardowym wyposażeniu narzędzi elektryka.
• Czy urządzenie posiada blokadę mechaniczną? Tak, dostępne są akcesoria w postaci urządzeń blokujących, które uniemożliwiają nieautoryzowane włączanie lub wyłączanie rozłącznika, zwiększając bezpieczeństwo eksploatacji.
