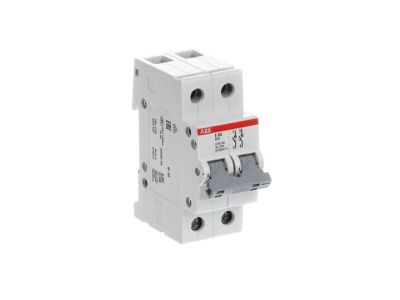

Rozłącznik izolacyjny E202/80A gr, 2P 80A 400V AC, pro M compact | 2CDE282001R1080 ABB

Alternatywny kod produktu: 2CDE282001R1080

Opis i Kluczowe Cechy

Rozłącznik izolacyjny E202/80A (symbol 2CDE282001R1080) to urządzenie 2-biegunowe o prądzie znamionowym 80A i napięciu 400V AC, zaprojektowane do sterowania obciążeniami w instalacjach elektrycznych. Szybki demontaż bez konieczności demontażu szyny zbiorczej oraz zintegrowana krawędź lay-on do systemu etykietowania ILS zwiększają funkcjonalność i ułatwiają montaż. Wyposażony w rozmiar napędu Pozidrive 2, co usprawnia obsługę manualną.

• 2-biegunowa konstrukcja: Zapewnia pełne odłączenie napięcia w obu biegunach, co zwiększa bezpieczeństwo podczas prac serwisowych i konserwacyjnych.
• Prąd znamionowy 80A przy 400V AC: Gwarantuje pewne rozłączanie obwodów o średnim i dużym obciążeniu, typowe dla instalacji przemysłowych i budynków użyteczności publicznej.
• Szybki demontaż bez demontażu szyny zbiorczej: Ułatwia wymianę urządzenia w ramach modernizacji lub serwisu, skracając czas przestoju instalacji.
• Zintegrowana krawędź lay-on do systemu ILS: Umożliwia czytelne i trwałe oznakowanie urządzenia, co ułatwia identyfikację obwodów i poprawia organizację rozdzielnicy.
• Napęd Pozidrive 2: Standardowy rozmiar napędu zapewnia kompatybilność z powszechnie dostępnymi narzędziami oraz wygodną obsługę manualną.

Zgodność z Normami

Rozłącznik spełnia wymagania normy EN 60947-3 dotyczącej rozłączników, odłączników i łączników izolacyjnych, a także EN 60669-1 dla łączników mechanicznych. Posiada homologacje VDE, CCC oraz KEMA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Rozłącznik izolacyjny E202/80A przeznaczony jest do sterowania i bezpiecznego odłączania obwodów w instalacjach elektrycznych niskiego napięcia.

• Instalacje przemysłowe – odłączanie maszyn i urządzeń podczas konserwacji lub awarii.
• Budynki użyteczności publicznej – zasilanie rozdzielnic okresowych i obwodów gniazdowych.
• Obiekty handlowe i biurowe – odłączanie obwodów oświetleniowych i gniazdowych w ramach przeglądów lub modernizacji.
• Systemy automatyki budynkowej – integracja z innymi urządzeniami sterującymi w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w warunkach odłączonego napięcia. Urządzenie przystosowane jest do montażu na szynie DIN 35 mm. Przed rozpoczęciem prac upewnić się, że parametry obwodu (prąd, napięcie) są zgodne z danymi znamionowymi rozłącznika. Po zamontowaniu należy przeprowadzić test działania i sprawdzić poprawność połączeń. W przypadku konieczności rozbudowy o styki pomocnicze, należy użyć dedykowanych akcesoriów (np. S2C-H6R) zgodnie z dokumentacją techniczną.

FAQ

• Czy rozłącznik może być stosowany jako wyłącznik głównego zasilania? Tak, dzięki 2-biegunowej konstrukcji i certyfikacji zgodnej z EN 60947-3, urządzenie nadaje się do pełnego odłączania zasilania w instalacjach.
• Jaki jest zakres napięć roboczych rozłącznika? Urządzenie przeznaczone jest do pracy przy napięciu 400V AC (trójfazowe).
• Czy istnieje możliwość rozbudowy rozłącznika o dodatkowe styki pomocnicze? Tak, rozłącznik wyposażony jest w interfejs umożliwiający montaż do 3 styków pomocniczych S2C-H6R, co pozwala na integrację z systemami sygnalizacji i automatyki.
