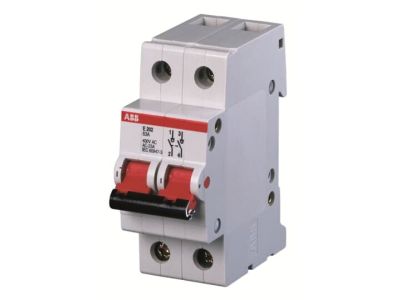

Rozłącznik izolacyjny E202/125A rd, 2P 125A 400V AC, pro M compact | 2CDE282001R0125 ABB

Alternatywny kod produktu: 2CDE282001R0125

Opis i Kluczowe Cechy

Rozłącznik izolacyjny E202/125A (symbol 2CDE282001R0125) to 2-biegunowe urządzenie o prądzie znamionowym 125A i napięciu roboczym 400V AC, zaprojektowane do sterowania obwodami elektrycznymi. Wyposażony w szybki demontaż bez konieczności demontażu szyny zbiorczej oraz zintegrowaną krawędź lay-on do systemu etykietowania ILS. Rozwiązanie kompaktowe z możliwością rozbudowy o 3 styki pomocnicze S2C-H6R.

• 2-biegunowe rozwiązanie (2P): Umożliwia jednoczesne rozłączanie dwóch obwodów, zapewniając bezpieczną izolację w instalacjach trójfazowych.
• Prąd znamionowy 125A przy 400V AC: Wysoka obciążalność prądowa dla zasilania średnich i dużych odbiorników przemysłowych.
• Szybki demontaż bez demontażu szyny: Ułatwia konserwację i wymianę urządzenia bez konieczności demontażu szyny zbiorczej, oszczędzając czas i koszty.
• Zintegrowana krawędź lay-on do ILS: Umożliwia szybkie i czytelne oznaczenie obwodu, poprawiając organizację instalacji.
• Możliwość rozbudowy o 3 styki pomocnicze S2C-H6R: Rozszerza funkcjonalność urządzenia o dodatkowe styki sygnalizacyjne lub sterujące.

Zgodność z Normami

Urządzenie spełnia wymagania norm EN 60947-3 (rozłączniki izolacyjne) oraz EN 60669-1 (wyłączniki). Posiada homologacje VDE, CCC i KEMA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Rozłącznik izolacyjny E202/125A przeznaczony jest do stosowania w instalacjach przemysłowych, komercyjnych i infrastrukturalnych, gdzie wymagane jest niezawodne i bezpieczne odłączanie obwodów.

• Sterowanie i izolacja obwodów zasilających maszyny i urządzenia w halach produkcyjnych.
• Zabezpieczenie stref serwisowych i naprawczych przed przypadkowym załączeniem napięcia.
• Integracja z systemami zarządzania energią i blokadami antywłamaniowymi.
• Stosowanie w rozdzielnicach niskiego napięcia jako element głównego odłącznika.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przystosowane jest do montażu na szynie TH 35 mm (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Rozłącznik należy zamontować zgodnie z kierunkiem przepływu prądu (oznaczonym na obudowie). Upewnić się, że styki pomocnicze (jeśli używane) są prawidłowo podłączone. Po montażu przeprowadzić test funkcjonalności i sprawdzić poprawność oznaczeń.

FAQ

• Czy rozłącznik posiada blokadę antywłamaniową? Tak, dostępne są akcesoria blokujące uniemożliwiające nieautoryzowane włączanie/wyłączanie urządzenia.
• Jakie są wymiary rozłącznika E202/125A? Dokładne wymiary nie zostały podane w danych produktu. Wymiarowanie należy sprawdzić w dokumentacji technicznej lub na etykiecie urządzenia.
• Czy urządzenie nadaje się do montażu na zewnątrz? Nie – rozłącznik nie posiada odpowiedniego stopnia ochrony IP do stosowania w warunkach zewnętrznych. Przeznaczony do wnętrz suchych.
