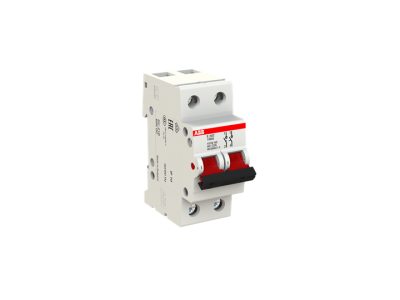

Rozłącznik izolacyjny E202/100A rd, 2P 100A IP10 400V AC, czerwony, pro M compact | 2CDE282001R0100 ABB

Alternatywny kod produktu: 2CDE282001R0100

Opis i Kluczowe Cechy

Rozłącznik izolacyjny E202/100A (symbol 2CDE282001R0100) w kolorze czerwonym to dwubiegunowe urządzenie (2P) o prądzie znamionowym 100A, przeznaczone do bezpiecznego odłączania obwodów w instalacjach niskiego napięcia. Stopień ochrony IP10 zapewnia ochronę przed kontaktem z częściami pod napięciem. Wyposażony w zintegrowaną krawędź lay-on do systemu etykietowania ILS, ułatwiający identyfikację obwodów. Pozwala na szybki demontaż bez konieczności demontażu szyny zbiorczej, co skraca czas konserwacji.

• 2-biegunowa budowa (2P): Odłącza równolegle oba przewody fazowe, zapewniając pełną izolację obwodu w stanie wyłączonym.
• Prąd znamionowy 100A: Przeznaczony do obwodów o większych obciążeniach, takich jak maszyny przemysłowe czy układy zasilania budynków.
• Stopień ochrony IP10: Ochrona przed bezpośrednim kontaktem z częściami pod napięciem – bezpieczeństwo dla personelu podczas obsługi.
• Napięcie robocze 400V AC: Kompatybilny z trójfazowymi instalacjami zasilającymi w budynkach mieszkalnych i przemysłowych.
• Szybki demontaż bez demontażu szyny: Ułatwia montaż, demontaż i wymianę urządzenia bez konieczności przerywania pracy szyny zbiorczej.

Zgodność z Normami

Rozłącznik izolacyjny E202/100A spełnia wymagania norm europejskich EN 60947-3 oraz EN 60669-1 dotyczących rozłączników i izolatorów. Posiada certyfikację VDE, CCC oraz KEMA, potwierdzającą zgodność z międzynarodowymi standardami bezpieczeństwa. Produkt posiada oznakowanie CE.

Zastosowanie

Rozłącznik izolacyjny E202/100A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest pewne i bezpieczne odłączanie obwodów. Jego budowa i parametry czynią go idealnym rozwiązaniem dla układów o większych obciążeniach.

• Odłączanie obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i przemysłowych.
• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe.
• Stosowanie w instalacjach, gdzie wymagana jest szybka identyfikacja i etykietowanie obwodów.
• Montaż w szafach sterowniczych i rozdzielniach niskiego napięcia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Urządzenie montować na szynie DIN o szerokości 35 mm. Przed montażem upewnić się, że parametry instalacji (napięcie, prąd, typ obwodu) są zgodne z danymi znamionowymi rozłącznika. Zaleca się stosowanie akcesoriów blokujących, aby uniemożliwić nieautoryzowane włączanie/wyłączanie. Po montażu sprawdzić poprawność działania – urządzenie powinno pewnie i bez luzów osadzać się na szynie.

FAQ

• Czy rozłącznik E202/100A może być stosowany w instalacjach jednofazowych? Tak, urządzenie jest dwubiegunowe (2P), co pozwala na odłączanie dwóch przewodów (faza + neutralny lub dwóch faz w układach trójfazowych).
• Jaki jest zakres napięć roboczych? Rozłącznik przeznaczony jest do pracy w instalacjach prądu przemiennego 400V AC.
• Czy urządzenie posiada blokadę przed nieautoryzowanym włączaniem? Tak, dostępne są akcesoria blokujące (np. zatrzaski), które uniemożliwiają niepowołane manipulacje. Blokady należy nabyć osobno.
