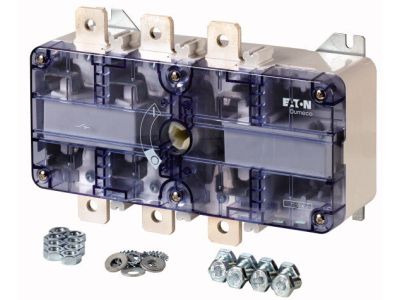

Rozłącznik izolacyjny Dumeco 3-bieg. 1250A, DMV-1250N/3 DMV | 1814590 Eaton

Alternatywny kod produktu: DMV-1250N/3

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Dumeco DMV-1250N/3 DMV (indeks 1814590) to trójbiegunowy aparat przeznaczony do bezpiecznego odłączania obwodów wysokoprądowych w instalacjach przemysłowych. Prąd ciągły Iu = 1250 A pozwala na pracę w obwodach o bardzo dużym obciążeniu bez ryzyka przegrzania, a moc znamionowa 750 kW w kategorii AC-23A przy 400 V AC umożliwia sterowanie silnikami i odbiornikami o znacznej mocy. Widoczne styki zapewniają pewną kontrolę stanu łączeniowego. Aparat ma montaż powierzchniowy i jest dostarczany z wyposażeniem do przyłączania.

• Prąd ciągły Iu = 1250 A: Umożliwia bezpieczną pracę w obwodach pierwotnych dużych maszyn i rozdzielnic głównych bez ryzyka przeciążenia styków.
• Moc znamionowa AC-23A 750 kW (400 V, 50–60 Hz): Gwarantuje niezawodne łączenie silników o wysokiej mocy oraz odbiorników o charakterze rezystancyjno-indukcyjnym.
• Widoczne styki: Ułatwiają wizualne potwierdzenie położenia rozłącznika – zwiększa bezpieczeństwo podczas prac serwisowych.
• Stopień ochrony IP00 (IP20 z osłoną zacisków): Po zamontowaniu fabrycznej osłony zacisków aparat nadaje się do stosowania w suchych pomieszczeniach rozdzielnic, chroniąc przed przypadkowym dotykiem.
• Zgodność z normami IEC/EN 60947, VDE 0660, IEC/EN 60204, IEC/EN 60947-3: Spełnia wymagania dla rozłączników izolacyjnych, wyłączników głównych i serwisowych.

Zgodność z Normami

Rozłącznik Dumeco DMV-1250N/3 DMV jest zgodny z normami IEC/EN 60947, VDE 0660, IEC/EN 60204 oraz IEC/EN 60947-3. Posiada certyfikację CE i jest dopuszczony do stosowania jako rozłącznik izolacyjny zgodnie z wymaganiami normy IEC/EN 60947-3.

Zastosowanie

Rozłącznik izolacyjny DMV-1250N/3 DMV przeznaczony jest do bezpiecznego odłączania i załączania obwodów pod obciążeniem w aplikacjach przemysłowych i energetycznych. Sprawdza się jako wyłącznik główny, serwisowy oraz w układach sterowania silnikami dużej mocy.

• Jako główny wyłącznik bezpieczeństwa w rozdzielnicach maszyn i linii produkcyjnych.
• Do odłączania obwodów napędów o mocy do 750 kW przy napięciu 400 V AC.
• W aplikacjach wymagających widocznej przerwy izolacyjnej (widoczne styki) podczas prac konserwacyjnych.
• Z opcjonalnym styklem pomocniczym (montowanym przez użytkownika) do sygnalizacji położenia w systemach automatyki.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Rozłącznik przeznaczony jest do montażu powierzchniowego – należy go przykręcić do stabilnej płyty montażowej. Przekroje przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową dla 1250 A. Moment dokręcania zacisków śrubowych – stosować się do dokumentacji producenta. Dla uzyskania stopnia ochrony IP20 należy zamontować dostarczoną osłonę zacisków. Przed uruchomieniem sprawdzić poprawność działania rozłącznika.

FAQ

• Czy rozłącznik posiada wbudowany styk pomocniczy? Nie, styk pomocniczy nie jest wbudowany. Istnieje możliwość zamontowania go przez użytkownika – dane montażowe znajdują się w dokumentacji.
• Jaki jest stopień ochrony rozłącznika bez osłony zacisków? Bez osłony wynosi IP00. Po założeniu fabrycznej osłony uzyskuje się IP20, co chroni przed dotykiem palcami.
• Czy rozłącznik nadaje się do funkcji zatrzymania awaryjnego? Aparat może pełnić funkcję zatrzymania awaryjnego – wymaga to jednak zastosowania opcjonalnego uchwytu obrotowego i wałka napędowego (nie są dostarczane w zestawie).
