Rozłącznik izolacyjny DMM 3-bieg. 160A, DMM-160/3 DMM | 6093347 Eaton

Alternatywny kod produktu: DMM-160/3

Opis i Kluczowe Cechy

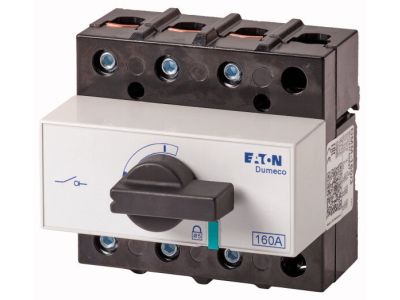

Rozłącznik izolacyjny DMM-160/3 (symbol 6093347) to 3-biegunowe urządzenie o znamionowym prądzie ciągłym Iu = 160 A, przystosowane do pracy w kategorii AC-23A z mocą 80 kW przy napięciu 400 V. Wyposażony w czarny uchwyt obrotowy z osią napędu oraz widoczne styki, zapewnia bezpieczne i pewne odłączanie obwodu. Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach, a konstrukcja przewiduje montaż powierzchniowy. Rozłącznik może być rozbudowany o styk pomocniczy montowany przez użytkownika.

• Znamionowy prąd ciągły Iu = 160 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków.
• Moc łączeniowa AC-23A 80 kW przy 400 V: Umożliwia niezawodne załączanie i wyłączanie silników oraz odbiorników indukcyjnych.
• Widoczne styki: Pozwalają na szybką wizualną kontrolę stanu rozłączenia, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Możliwość montażu styku pomocniczego przez użytkownika: Elastyczne rozszerzenie funkcjonalności – sygnalizacja stanu lub sterowanie dodatkowymi obwodami.
• Stopień ochrony IP20 oraz zaciski śrubowe: Ochrona przed dotykiem palcami i pewne, trwałe połączenie przewodów.

Zgodność z Normami

Rozłącznik izolacyjny DMM-160/3 spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny, co potwierdza jego przydatność do bezpiecznego odłączania obwodów. Posiada certyfikat CE.

Zastosowanie

Rozłącznik DMM-160/3 sprawdza się w przemysłowych szafach sterowniczych oraz instalacjach wymagających niezawodnego wyłącznika głównego lub serwisowego. Dzięki wysokiej mocy łączeniowej AC-23A nadaje się szczególnie do obwodów silnikowych.

• Wyłącznik główny w rozdzielnicach i szafach sterowniczych.
• Wyłącznik serwisowy do bezpiecznego odłączania napięcia podczas konserwacji maszyn i urządzeń.
• Łączenie i rozłączanie obwodów z silnikami oraz odbiornikami indukcyjnymi (kategoria AC-23A).
• Zastosowania wymagające wizualnego potwierdzenia rozłączenia obwodu (widoczne styki).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu powierzchniowego (np. na płycie montażowej lub w szafie sterowniczej). Należy stosować moment dokręcania zacisków zgodny z dokumentacją producenta oraz dobrać przekrój przewodów odpowiednio do prądu 160 A i warunków instalacji.

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, model DMM-160/3 nie jest wyposażony w podświetlenie – status pracy określa się wizualnie dzięki widocznym stykom i pozycji uchwytu obrotowego.
• Jaki jest stopień ochrony rozłącznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz przed dotykiem palcami. Nie jest odporny na wilgoć, dlatego należy montować go w suchych pomieszczeniach.
• Jak sprawdzić, czy styki są rozwarte? Dzięki konstrukcji z widocznymi stykami można wizualnie potwierdzić stan rozłączenia – to kluczowa cecha dla bezpieczeństwa podczas prac serwisowych.
