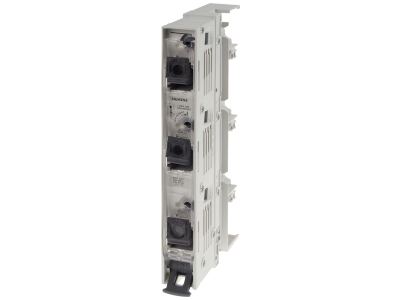

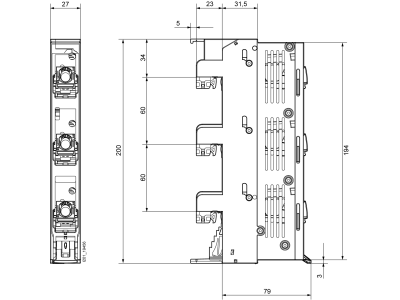

Rozłącznik izolacyjny D0 z bezpiecznikiem 400V D02 63A 3-bieg. | 5SG7234-1 Siemens

Alternatywny kod produktu: 5SG72341

Opis i Kluczowe Cechy

Rozłącznik izolacyjny D0 z bezpiecznikiem (symbol 5SG7234‑1) to trójbiegunowe urządzenie łączące funkcję izolacyjną z zabezpieczeniem nadprądowym. Przeznaczony do montażu na szynach zbiorczych 60 mm, wyposażony w zaciski bezśrubowe, co przyspiesza instalację. Parametry: napięcie 400 V AC, prąd 63 A, wkładki D02. Zaprojektowany do bezpiecznego odłączania obwodów trójfazowych w rozdzielnicach przemysłowych.

• Napięcie znamionowe 400 V AC: Zapewnia bezpieczną izolację w standardowych obwodach sieciowych, umożliwiając odłączenie zasilania do celów serwisowych.
• Prąd znamionowy 63 A: Gwarantuje stabilną pracę przy dużych obciążeniach bez ryzyka przegrzania styków – idealny do obwodów silnikowych, pieców i maszyn.
• Trzy bieguny (3P): Jednoczesne odłączenie wszystkich faz w układzie trójfazowym, wymagane dla bezpieczeństwa personelu.
• Przystosowany do wkładek bezpiecznikowych D02 (63 A): Łączy rozłącznik izolacyjny z zabezpieczeniem przeciążeniowym i zwarciowym w jednej obudowie – oszczędza miejsce w rozdzielnicy.
• Zaciski bezśrubowe: Szybkie podłączenie przewodów bez narzędzi – redukuje czas montażu nawet o 50% i zapewnia pewny styk elektryczny.
• Montaż na szynach zbiorczych 60 mm: Kompatybilność z popularnym systemem szyn upraszcza instalację w rozdzielnicach przemysłowych – idealne do modernizacji i nowych projektów.

Zgodność z Normami

Rozłącznik izolacyjny 5SG7234‑1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja spełnia wymagania stawiane urządzeniom do odłączania izolacyjnego w instalacjach niskiego napięcia, co gwarantuje bezpieczeństwo użytkowania przy prawidłowym montażu.

Zastosowanie

Rozłącznik izolacyjny z funkcją bezpiecznika D0 stosuje się w rozdzielnicach głównych i podrozdzielniach, szczególnie w obwodach zasilających silniki, piece, maszyny oraz w szafach sterowniczych. Zapewnia bezpieczne odłączenie zasilania przy pracach serwisowych.

• Odłączanie i zabezpieczanie obwodów trójfazowych w szafach sterowniczych automatyki przemysłowej.
• Główny wyłącznik odcinający przed stycznikami, przekaźnikami lub falownikami.
• Instalacje wymagające jednoczesnego odłączania wszystkich faz oraz ochrony przeciążeniowej (poprzez wkładkę D02).
• Montaż w rozdzielnicach na szynach zbiorczych 60 mm typowych dla systemów przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie zbiorczej 60 mm. Zaciski bezśrubowe otwiera się za pomocą odpowiedniego narzędzia (np. wkrętaka), a przewód wsuwa do oporu. Przekrój przewodów należy dobrać do prądu 63 A zgodnie z normami. Moment dokręcania – dla zacisków bezśrubowych nie dotyczy, pozostałe połączenia wykonać zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność połączeń i zaizoluj nieużywane przewody.

FAQ

• Czy rozłącznik ma wbudowany bezpiecznik? Nie, urządzenie jest przystosowane do montażu wkładek bezpiecznikowych w standardzie D02 o maksymalnym prądzie 63 A. Wkładkę należy dokupić osobno.
• Jaki jest stopień ochrony (IP)? W dostępnych danych nie podano stopnia ochrony. W typowych zastosowaniach wewnątrz rozdzielnic przyjmuje się IP20 dla obudów. Dokładną wartość należy sprawdzić w dokumentacji producenta.
• Czy mogę użyć go do odłączania obwodu z silnikiem? Tak, rozłącznik izolacyjny 3P z bezpiecznikiem D02 nadaje się do bezpiecznego odłączania obwodów silnikowych. Pełni funkcję odłącznika izolacyjnego – zabezpieczenie silnika realizuje wkładka bezpiecznikowa (dobrana do charakterystyki pracy).
