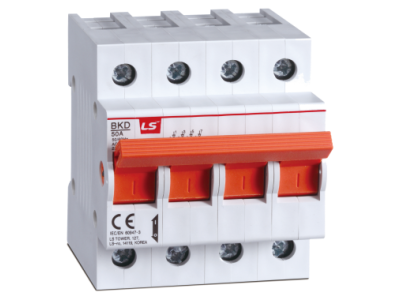

Rozłącznik izolacyjny BKD, 63A, 4P | BKD 4P 63A Aniro

Alternatywny kod produktu: 06140130R0

Opis i Kluczowe Cechy

Rozłącznik izolacyjny BKD w wersji 4-biegunowej (4P) o prądzie znamionowym 63 A to niezawodne urządzenie łączące funkcję przewodzenia prądu w warunkach znamionowych i zakłóceniowych (w tym zwarciowych przez określony czas) z bezpiecznym rozłączaniem i izolowaniem obwodu. Dzięki prądowi 63 A sprawdza się w instalacjach o średnim i dużym obciążeniu, zapewniając pewną separację galwaniczną podczas prac serwisowych.

• Prąd znamionowy 63 A: Umożliwia prowadzenie prądu w warunkach normalnych i zwarciowych przez określony czas, minimalizując ryzyko przegrzania styków.
• 4 bieguny (4P): Pozwala na jednoczesne odłączenie wszystkich przewodów fazowych (L1, L2, L3) oraz neutralnego (N), co gwarantuje pełną izolację obwodu.
• Funkcja rozłączania izolacyjnego: Bezpieczne odłączenie napięcia i utrzymanie widocznej przerwy stykowej, niezbędne przy konserwacji i przeglądach instalacji.
• Znamionowe napięcie izolacji (Ui): Dostosowane do typowych sieci niskiego napięcia – szczegóły w dokumentacji producenta.
• Konstrukcja modułowa (szerokość zgodna z danymi katalogowymi): Łatwy montaż na szynie TH35 w standardowych rozdzielnicach.

Zgodność z Normami

Rozłącznik BKD został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymagań bezpieczeństwa i kompatybilności elektromagnetycznej. Wszelkie szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik izolacyjny BKD znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odcięcie zasilania w celach serwisowych, awaryjnych lub przy przełączaniu obwodów.

• Odłączanie głównych obwodów rozdzielczych w tablicach rozdzielczych TPN i TPS.
• Bezpieczna izolacja obwodów podczas prac instalacyjnych, konserwacyjnych i remontowych.
• Jako główny wyłącznik w instalacjach przemysłowych, handlowych i mieszkalnych (z zachowaniem wymogów ochrony przeciwporażeniowej).
• Rozłączanie obwodów zasilających silniki, grzejniki, oświetlenie i inne odbiorniki, po uprzednim wyłączeniu obciążenia.

Wskazówki Montażowe

Montaż i obsługa rozłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych wartości może prowadzić do przegrzania połączeń.

FAQ

• Czy rozłącznik BKD nadaje się do odłączania obwodów pod obciążeniem? Rozłącznik izolacyjny jest przeznaczony do rozłączania obwodów w warunkach znamionowych, ale w przypadku dużych obciążeń indukcyjnych (np. silniki) zaleca się wcześniejsze wyłączenie odbiornika. Służy przede wszystkim do bezpiecznej izolacji po odciążeniu obwodu.
• Jaki jest stopień ochrony IP? Stopień ochrony zależy od obudowy rozdzielnicy, w której zamontowano rozłącznik. Samo urządzenie standardowo ma obudowę IP20 (ochrona przed dotykiem), ale nie jest podany w danych producenta – warto sprawdzić dokumentację.
• Czy rozłącznik ma podświetlenie? W dostarczonych danych nie ma informacji o podświetleniu – standardowy rozłącznik izolacyjny BKD nie posiada wbudowanego wskaźnika LED. Sygnalizację stanu odłączenia można zapewnić poprzez dodatkowy moduł sygnalizacyjny lub pomiar napięcia.
