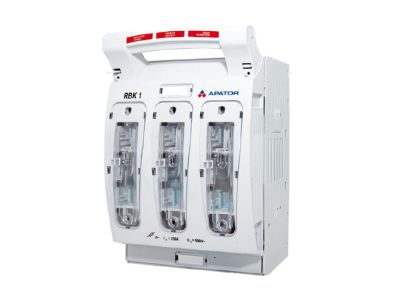

Rozłącznik izolacyjny bezpiecznikowy 250A, zaciski typu V, V-klema 50-240mm2, RBK 1-V | 63-811779-031 Apator

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy RBK 1-V marki APATOR to zaawansowane urządzenie elektroenergetyczne zaprojektowane do efektywnego rozdziału energii elektrycznej oraz niezawodnego zabezpieczania instalacji przed skutkami zwarć i przeciążeń. Urządzenie dedykowane jest do pracy w trójfazowych obwodach prądu przemiennego, gdzie wymagana jest najwyższa trwałość i bezpieczeństwo obsługi. Prąd znamionowy ciągły wynoszący 250A pozwala na zastosowanie aparatu w wymagających węzłach rozdzielczych.

• Zaciski typu V (V-klema): Zastosowanie specjalistycznych zacisków typu V umożliwia bezpośrednie i pewne przyłączenie przewodów o przekroju od 50 mm² do 240 mm², co znacząco redukuje czas montażu i eliminuje konieczność stosowania końcówek kablowych.
• Wysoka zdolność łączeniowa: Konstrukcja aparatu gwarantuje bezpieczne rozłączanie obwodów pod obciążeniem, zapewniając widoczną przerwę izolacyjną.
• Ergonomia i bezpieczeństwo: Obudowa wykonana z materiałów termoplastycznych o wysokim wskaźniku odporności na prądy pełzające oraz ergonomiczna rączka ułatwiają manewrowanie aparatem nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany, przebadany i dopuszczony do użytku zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego najwyższą jakość techniczną. Rozłącznik spełnia wymagania norm:

• PN-EN 60947-1: Aparatura niskonapięciowa - Część 1: Postanowienia ogólne.
• PN-EN 60947-3: Rozłączniki, odłączniki, rozłączniki izolacyjne i zestawy łączników z bezpiecznikami.
• IEC 60947-1 oraz IEC 60947-3: Międzynarodowe standardy gwarantujące kompatybilność i bezpieczeństwo na rynkach globalnych.

Zastosowanie

Rozłącznik RBK 1-V znajduje szerokie zastosowanie w profesjonalnym sektorze elektroenergetycznym. Jest idealnym rozwiązaniem do:

• Przemysłowych rozdzielnic głównych i oddziałowych, gdzie wymagane jest selektywne zabezpieczenie obwodów.
• Złączy kablowo-pomiarowych oraz szaf sterowniczych w zakładach produkcyjnych.
• Zabezpieczania linii zasilających maszyny i urządzenia o dużym poborze mocy.
• Systemów kompensacji mocy biernej jako element zabezpieczający stopnie kondensatorowe.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych i bezpieczeństwa pożarowego. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować klucze dynamometryczne, aby zapewnić odpowiedni docisk przewodu w zacisku V-klema (50-240 mm²), co zapobiega przegrzewaniu się styków.
• Przygotowanie przewodów: W przypadku kabli aluminiowych zaleca się stosowanie pasty kontaktowej zapobiegającej utlenianiu się powierzchni styku.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od innych aparatów oraz metalowych części obudowy rozdzielnicy.
• Wkładki bezpiecznikowe: Należy stosować wyłącznie wkładki topikowe o charakterystyce dopasowanej do chronionego odbiornika i prądu znamionowego rozłącznika (wielkość NH1).

FAQ

• Czy rozłącznik RBK 1-V można montować na szynie DIN? Standardowo rozłączniki tej wielkości montowane są na płycie montażowej za pomocą śrub, co zapewnia stabilność przy dużych przekrojach kabli.
• Jaki jest zakres przekrojów przewodów dla zacisku V? Zacisk typu V-klema obsługuje przewody o przekroju znamionowym od 50 mm² do 240 mm².
• Czy aparat pozwala na wymianę wkładek pod napięciem? Tak, konstrukcja rozłącznika umożliwia bezpieczną wymianę wkładek bezpiecznikowych po otwarciu pokrywy, która pełni rolę izolacyjną.
