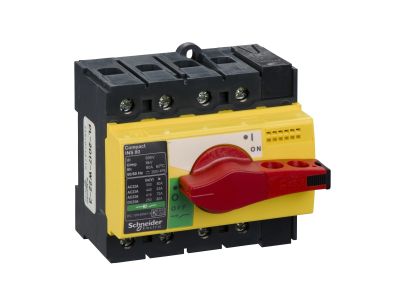

Rozłącznik izolacyjny 4P 80A dzwignia żółto-czerwona INS80 | 28921 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS80 (symbol 28921) to 4-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Wyposażony w żółto-czerwoną dźwignię, oferuje wytrzymałość zwarciową do 15 kA w pracy samodzielnej oraz do 75 kA przy współpracy z odpowiednim zabezpieczeniem po stronie zasilania, co gwarantuje wysoki poziom bezpieczeństwa w instalacjach przemysłowych i budynkowych.

• Znamionowy prąd ciągły 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe 500 V AC (50/60 Hz) oraz 250 V DC: Szeroki zakres napięć pozwala na zastosowanie zarówno w standardowych instalacjach prądu przemiennego, jak i w obwodach stałoprądowych.
• Wskazanie położenia styku: Mechaniczny wskaźnik zapewnia pewną informację o stanie rozłącznika (załączony/wyłączony), co zwiększa bezpieczeństwo przy pracach serwisowych.
• Wysoki prąd załączalny zwarciowy (Icm): 15 kA (500 V AC) dla pracy samodzielnej oraz 75 kA (500 V AC) z wyłącznikiem zabezpieczającym po stronie zasilania – odporność na prądy zwarciowe bez uszkodzenia urządzenia.
• Kompaktowa konstrukcja (gama Compact): Zoptymalizowana zabudowa na szynie TH35 ułatwia montaż w rozdzielnicach, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Rozłącznik izolacyjny INS80 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Produkt spełnia standardy branżowe dla rozłączników izolacyjnych, co potwierdza jego niezawodność w zastosowaniach wymagających odłączania obciążeń.

Zastosowanie

Dzięki parametrom 80 A / 500 V AC / 250 V DC oraz żółto-czerwonej dźwigni umożliwiającej szybką identyfikację stanu, rozłącznik INS80 znajduje zastosowanie w następujących scenariuszach:

• Odłączanie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Separacja galwaniczna obwodów prądu stałego (do 250 V DC) – np. w instalacjach fotowoltaicznych lub systemach akumulatorowych.
• Zabezpieczenie przed przypadkowym załączeniem podczas prac konserwacyjnych – wyraźne wskazanie położenia styków.
• Sterowanie i odłączanie odbiorników w automatyce budynkowej oraz w układach z wyłącznikami zabezpieczającymi (współpraca do 75 kA Icm).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed ponownym załączeniem. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielni o stopniu ochrony dostosowanym do warunków otoczenia. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 80 A. Moment dokręcania zacisków – stosować wartości podane w dokumentacji producenta.

FAQ

• Czy rozłącznik INS80 ma widoczną przerwę styków? Nie, urządzenie nie posiada widocznej przerwy, ale jest wyposażone w mechaniczny wskaźnik położenia styków, który jednoznacznie informuje o stanie wyłączenia.
• Czy nadaje się do odłączania obwodów prądu stałego (DC)? Tak, znamionowe napięcie łączeniowe DC wynosi 250 V, co pozwala na bezpieczne odłączanie obwodów stałoprądowych w instalacjach fotowoltaicznych czy zasilania awaryjnego.
• Jaki jest stopień ochrony urządzenia? Producent nie podaje konkretnej wartości IP – w typowych zastosowaniach wewnątrz rozdzielnicy aparatura montowana jest w osłonie o odpowiednim stopniu ochrony (np. IP2X). Sam rozłącznik przeznaczony jest do montażu w obudowie.
