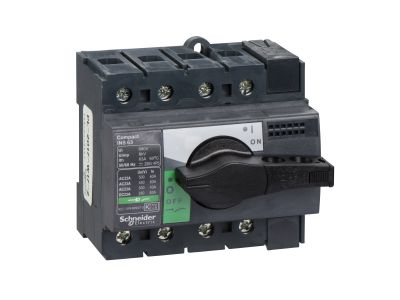

Rozłącznik izolacyjny 4P 63A INS63 | 28903 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS63 z serii Compact od renomowanego producenta Schneider Electric to wysokiej klasy aparat łączeniowy zaprojektowany do pracy w najbardziej wymagających instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A oraz czterobiegunową konstrukcją (4P), co pozwala na jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego, zapewniając pełne bezpieczeństwo podczas prac serwisowych. Aparat jest przystosowany do pracy w sieciach prądu przemiennego (AC) o częstotliwości 50/60 Hz oraz prądu stałego (DC), co czyni go rozwiązaniem niezwykle uniwersalnym.

• Wysoka wytrzymałość zwarciowa: Znamionowy prąd załączalny zwarciowy [Icm] wynosi 15 kA przy napięciu 500 V AC dla urządzenia samodzielnego, a w koordynacji z wyłącznikiem zabezpieczającym wartość ta wzrasta aż do 75 kA.
• Wskaźnik położenia styków: Urządzenie wyposażone jest w jednoznaczny wskaźnik położenia styków, co podnosi standardy bezpieczeństwa obsługi.
• Wszechstronność napięciowa: Znamionowe napięcie łączeniowe [Ue] wynosi do 500 V AC oraz do 250 V DC, co pozwala na szerokie spektrum zastosowań przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury rozdzielczej i sterowniczej. Jako element gamy Compact, rozłącznik INS63 spełnia wymagania w zakresie izolacji bezpiecznej, co potwierdza brak widocznej przerwy przy jednoczesnym zachowaniu pełnej funkcjonalności izolacyjnej gwarantowanej przez mechanizm napędowy. Solidna konstrukcja obudowy zapewnia trwałość mechaniczną i elektryczną niezbędną w profesjonalnych rozdzielnicach energii.

Zastosowanie

Rozłącznik INS63 znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest idealnym rozwiązaniem jako:

• Główny rozłącznik w rozdzielnicach piętrowych i oddziałowych.
• Urządzenie odcinające zasilanie dla maszyn i urządzeń technologicznych pracujących w systemach AC i DC.
• Element systemów sterowania, gdzie wymagane jest pewne i bezpieczne odizolowanie obwodu od źródła zasilania.
• Zabezpieczenie w instalacjach fotowoltaicznych (dzięki obsłudze prądu stałego DC do 250 V).

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN lub płycie montażowej wewnątrz obudów rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki kompaktowym wymiarom serii INS, aparat pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy, ułatwiając jednocześnie prowadzenie oprzewodowania o przekrojach dostosowanych do prądu 63 A.

FAQ

1. Czy rozłącznik INS63 posiada widoczną przerwę izolacyjną?
Nie, model ten nie posiada widocznej przerwy (widocznego fizycznego rozłączenia styków przez okienko), jednak posiada certyfikowany wskaźnik położenia styków, który gwarantuje bezpieczeństwo izolacji.

2. Czy urządzenie może pracować w instalacjach prądu stałego?
Tak, rozłącznik jest przystosowany do pracy z prądem stałym (DC) przy napięciu znamionowym do 250 V.

3. Jaka jest wytrzymałość zwarciowa tego modelu?
Samodzielny rozłącznik posiada prąd załączalny zwarciowy Icm na poziomie 15 kA, natomiast przy zastosowaniu odpowiedniego wyłącznika zabezpieczającego po stronie zasilania, wartość ta wzrasta do 75 kA.
