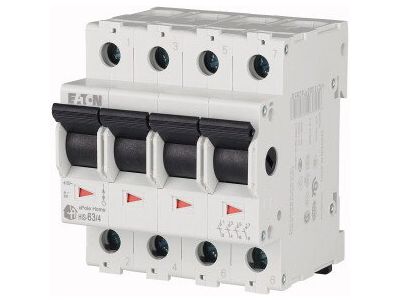

Rozłącznik izolacyjny 4P 63A, HIS-63/4 | 142823 Eaton

Opis i Kluczowe Cechy

Rozłącznik izolacyjny EATON HIS-63/4 o numerze katalogowym 142823 to zaawansowany aparat elektryczny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego, zapewniając pełne bezpieczeństwo podczas prac serwisowych. Prąd znamionowy wynoszący 63A umożliwia pracę w obwodach o znacznym obciążeniu, typowych dla rozdzielnic głównych i obiektowych.

• Aktywacja skokowa: Mechanizm przełączający działa w sposób zdecydowany, co minimalizuje ryzyko powstania łuku elektrycznego i wydłuża żywotność styków.
• Wysoka odporność na zużycie: Zastosowane materiały stykowe gwarantują niezawodność nawet przy częstych cyklach łączeniowych.
• Zaciski o dużym przekroju: Możliwość podłączenia przewodów o przekroju znamionowym do 50 mm² pozwala na swobodne stosowanie kabli o dużej obciążalności prądowej.
• Kompatybilność z systemem Xpole: Specjalna konstrukcja umożliwia współpracę z szynami zbiorczymi widełkowymi przy użyciu zacisku szczękowego, co znacząco przyspiesza prefabrykację rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że aparat EATON HIS-63/4 posiada pełne właściwości izolacyjne. Gwarantuje to użytkownikowi, że po otwarciu styków następuje bezpieczna przerwa izolacyjna, niezbędna do ochrony personelu technicznego.

Zastosowanie

Rozłącznik HIS-63/4 znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania w rozdzielnicach niskiego napięcia.
• Aparat izolacyjny dla poszczególnych sekcji maszynowych w zakładach produkcyjnych.
• Element zabezpieczający w systemach fotowoltaicznych i automatyce budynkowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35). Dzięki czarnemu uchwytowi kciukowemu, obsługa aparatu jest intuicyjna i ergonomiczna. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny przy wykorzystaniu przewodów o przekroju do 50 mm². System zacisków szczękowych pozwala na estetyczne i bezpieczne połączenie z szynami zbiorczymi widełkowymi, co eliminuje bałagan w okablowaniu wewnątrz rozdzielnicy.

FAQ

• Czy rozłącznik HIS-63/4 może służyć jako zabezpieczenie nadprądowe? Nie, jest to aparat izolacyjny służący do bezpiecznego rozłączania obwodów. Do ochrony przed zwarciem i przeciążeniem należy zastosować wyłączniki nadmiarowo-prądowe.
• Jaki jest kolor dźwigni załączającej? Urządzenie wyposażone jest w ergonomiczny uchwyt kciukowy w kolorze czarnym.
• Czy urządzenie pasuje do osprzętu serii Xpole? Tak, konstrukcja zacisków jest w pełni kompatybilna z systemem szynowania i akcesoriami serii Xpole od EATON.
