Rozłącznik izolacyjny 4P 630A INS630 | 31115 Schneider Electric

Opis i Kluczowe Cechy

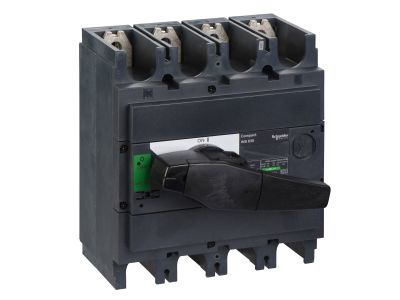

Rozłącznik izolacyjny INS630 (indeks 31115) to czterobiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Oferuje prąd znamionowy 630A w kategoriach AC-22A i AC-23A przy napięciu do 690 V AC, co pozwala na niezawodną pracę w wymagających instalacjach przemysłowych i komercyjnych. Napięcie udarowe wytrzymywane 8 kV i wysoka zwarciowa zdolność łączeniowa gwarantują bezpieczeństwo nawet w trudnych warunkach sieciowych.

• Prąd znamionowy 630 A (AC-22A/AC-23A): umożliwia odłączanie obciążeń o znacznym poborze prądu – silników, transformatorów lub całych rozdzielnic – bez ryzyka przegrzania styków podczas normalnej pracy.
• Napięcie łączeniowe 690 V AC / 250 V DC: wszechstronność zastosowań w sieciach trójfazowych oraz w obwodach prądu stałego (z odpowiednim szeregowaniem biegunów), co ułatwia integrację z różnorodnymi systemami zasilania.
• Napięcie udarowe wytrzymywane Uimp = 8 kV (zgodnie z IEC 60947-3): ochrona przed przepięciami atmosferycznymi i łączeniowymi, zwiększa niezawodność w instalacjach narażonych na skoki napięcia.
• Wskazanie położenia styku: wyraźny, mechaniczny wskaźnik stanu załączenia/wyłączenia ułatwia szybką kontrolę wzrokową bez demontażu osłony – kluczowe przy pracach serwisowych.
• Znamionowy prąd załączalny zwarciowy Icm: 330 kA z zabezpieczeniem nadrzędnym: odporność na skutki zwarć w sieci, co minimalizuje ryzyko uszkodzenia rozłącznika i zapewnia ciągłość zasilania w przypadku awarii.

Zgodność z Normami

Rozłącznik INS630 został zaprojektowany i przebadany zgodnie z normą IEC 60947-3 dotyczącą łączników, rozłączników i przełączników izolacyjnych. Posiada certyfikację CE i spełnia wymagania europejskich dyrektyw niskonapięciowych, co gwarantuje bezpieczne użytkowanie w instalacjach budynkowych i przemysłowych. Parametry udarowe i zwarciowe potwierdzono w niezależnych testach.

Zastosowanie

Rozłącznik izolacyjny INS630 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączenie zasilania przy widocznej przerwie izolacyjnej (wskaźnik położenia) oraz wytrzymałość na duże prądy. Typowe scenariusze zastosowań:

• Główny rozłącznik w rozdzielnicach głównych (RG) i podrozdzielnicach w obiektach przemysłowych i komercyjnych – umożliwia odcięcie zasilania całego obiektu lub strefy w celach serwisowych.
• Odłączanie obciążeń silnikowych (kategoria AC-23A) – np. linii napędowych, przenośników, sprężarek – przy prądach do 630 A.
• Rozłączanie obwodów prądu stałego: np. w instalacjach fotowoltaicznych, magazynach energii lub sterowniach (przy konfiguracji odpowiedniej liczby biegunów w szeregu).
• Izolacja transformatorów, baterii kondensatorów lub innych odbiorników wymagających wyraźnego odcięcia napięcia dla bezpieczeństwa konserwacji.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika INS630 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe) oraz znajomość przepisów budowy urządzeń elektroenergetycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub na płycie montażowej (w zależności od konstrukcji obudowy). Momenty dokręcania zacisków muszą być zgodne z dokumentacją producenta (zwykle 12–15 Nm dla przewodów miedzianych). Przekrój przewodów należy dobrać do prądu znamionowego i warunków chłodzenia. Po zakończeniu montażu sprawdzić działanie wskaźnika położenia styku oraz poprawność zacisków.

FAQ

• Czy rozłącznik INS630 nadaje się do odłączania obwodów prądu stałego? Tak, przy odpowiednim szeregowaniu biegunów. W zależności od konfiguracji (2 bieguny szeregowo / 4 bieguny w szeregu) uzyskuje się parametry DC-22A/DC-23A do 250 V DC i prądu do 630 A. Należy bezwzględnie stosować się do tabeli danych producenta dla konkretnych układów.
• Jakie jest napięcie udarowe i dlaczego jest ważne? Uimp wynosi 8 kV, co oznacza odporność na przepięcia do tej wartości. Dzięki temu rozłącznik nie ulega przebiciu podczas wyładowań atmosferycznych lub łączeniowych w sieci, zapewniając bezpieczeństwo izolacji.
• Czy rozłącznik posiada widoczną przerwę stykową? Nie, przerwa stykowa nie jest bezpośrednio widoczna. Zastosowano mechaniczny wskaźnik położenia styku – wyraźny czerwono-zielony znacznik na korpusie, który informuje o stanie załączenia/wyłączenia. Jest to zgodne z wymaganiami normy IEC 60947-3 dla rozłączników izolacyjnych.
