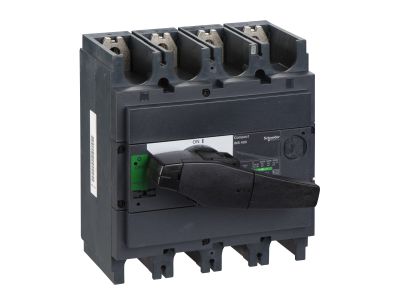

Rozłącznik izolacyjny 4P 400A INS400 | 31111 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS400 (symbol 31111) to czterobiegunowe urządzenie o znamionowym prądzie łączeniowym 400 A, przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego do 690 V oraz stałego do 250 V. Dzięki wysokiej wytrzymałości zwarciowej (Icm 50 kA samodzielnie i 330 kA z wyłącznikiem zabezpieczającym) zapewnia niezawodną izolację w warunkach awarii. Brak widocznej przerwy styków rekompensuje konstrukcja gwarantująca pełne odcięcie obwodu zgodnie z normą IEC 60947-3.

• Prąd znamionowy 400 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe do 690 V AC i 250 V DC: uniwersalne zastosowanie zarówno w sieciach trójfazowych, jak i układach prądu stałego.
• Wytrzymałość zwarciowa Icm 50 kA (samodzielna) / 330 kA z zabezpieczeniem: gwarantuje pewne rozłączanie nawet podczas zwarcia, zwiększając bezpieczeństwo instalacji.
• Wskazanie położenia styku: ułatwia szybką kontrolę stanu łącznika podczas przeglądów i obsługi.
• Wysoka odporność na udary napięciowe (Uimp 8 kV): zapewnia trwałość i niezawodność w sieciach o podwyższonej przepięciowości.

Zgodność z Normami

Rozłącznik INS400 spełnia wymagania normy IEC 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada certyfikat CE.

Zastosowanie

Rozłącznik izolacyjny INS400 przeznaczony jest do bezpiecznego odłączania i izolowania obwodów elektrycznych pod obciążeniem. Sprawdza się w systemach energetycznych, rozdzielnicach głównych oraz instalacjach wymagających dużej mocy.

• Odłączanie i izolowanie obwodów głównych w rozdzielnicach przemysłowych i budynkowych.
• Sterowanie pracą silników oraz innych odbiorników o dużym poborze mocy (kategorie AC-22A/AC-23A).
• Zabezpieczanie obwodów prądu stałego w systemach fotowoltaicznych, bateryjnych i zasilania awaryjnego (DC-22A/DC-23A).
• Pomocnicze odłączanie w układach zasilania rezerwowego i agregatów prądotwórczych.

Wskazówki Montażowe

Montaż rozłącznika INS400 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie można montować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej – szczegółowe informacje znajdują się w instrukcji. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odciążony. Przekrój przewodów dobrać do prądu 400 A zgodnie z normami (np. dla miedzi co najmniej 185 mm²). Momenty dokręcania zacisków stosować według zaleceń producenta.

FAQ

• Czy rozłącznik INS400 posiada widoczną przerwę styków? Nie, zgodnie z danymi technicznymi urządzenie nie zapewnia widocznej przerwy. Mimo to gwarantuje bezpieczną izolację zgodną z normą IEC 60947-3, która dopuszcza również konstrukcje z niewidoczną przerwą.
• Jaki jest stopień ochrony rozłącznika? W dostępnych danych nie podano stopnia IP. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20 – dla pewności należy sprawdzić dokumentację producenta.
• Czy rozłącznik nadaje się do pracy przy prądzie stałym? Tak, posiada parametry DC-22A/DC-23A dla napięcia 125 V (2 bieguny szeregowo) i 250 V (4 bieguny w szeregu), co umożliwia bezpieczne odłączanie obwodów DC.
