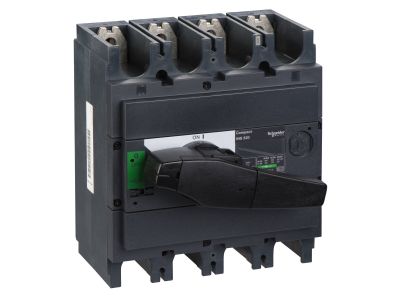

Rozłącznik izolacyjny 4P 320A INS320 | 31109 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS320 o symbolu 31109 to 4-biegunowy aparat łączeniowy przeznaczony do pracy w sieciach prądu przemiennego i stałego. Jego znamionowy prąd łączeniowy wynosi 320A w kategoriach AC-22A, AC-23A, DC-22A oraz DC-23A, co umożliwia bezpieczne odłączanie obciążeń o dużych mocach przy napięciu do 690V AC i 250V DC. Urządzenie wyposażono w mechaniczne wskazanie położenia styków, ułatwiające kontrolę stanu pracy.

• Prąd znamionowy 320A (AC-22A/AC-23A/DC-22A/DC-23A): gwarantuje niezawodne łączenie i rozłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe do 690V AC i 250V DC: zapewnia uniwersalność zastosowań – od standardowych instalacji przemysłowych po obwody prądu stałego.
• Znamionowe napięcie udarowe wytrzymywane Uimp = 8 kV (wg IEC 60947-3): chroni aparat i instalację przed skutkami przepięć atmosferycznych i łączeniowych.
• Znamionowy prąd załączalny zwarciowy Icm: do 330 kA przy zastosowaniu wyłącznika zabezpieczającego, a w wersji samodzielnej 50 kA – wysoka wytrzymałość zwarciowa zwiększa bezpieczeństwo w warunkach awaryjnych.
• Wskazanie położenia styku: umożliwia szybką wizualną kontrolę stanu rozłącznika bez konieczności pomiarów napięcia.

Zgodność z Normami

Rozłącznik INS320 spełnia wymagania normy IEC/EN 60947-3 (dotyczącej łączników, odłączników i rozłączników izolacyjnych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki wysokim parametrom prądowym i napięciowym rozłącznik izolacyjny INS320 znajduje zastosowanie w wymagających instalacjach przemysłowych i komercyjnych. Jest przeznaczony do bezpiecznego odłączania obciążeń zarówno w sieciach prądu przemiennego, jak i stałego.

• Odłączanie głównych obwodów zasilania w rozdzielnicach przemysłowych – umożliwia bezpieczne wyłączenie maszyn i linii produkcyjnych.
• Izolacja źródeł energii (generatory, transformatory, baterie) w instalacjach DC o napięciu do 250V.
• Sterowanie i zabezpieczanie obwodów silnikowych oraz grzejnych w systemach automatyki budynkowej.
• Zastosowanie jako główny wyłącznik odłączający w tablicach rozdzielczych i szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika INS320 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i znajomość przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie ze wszystkich biegunów. Urządzenie montuje się na szynie montażowej TH35 (DIN) zgodnie z zaleceniami producenta. Przekrój przewodów należy dobrać do znamionowego prądu obciążenia. Moment dokręcania śrub przyłączeniowych stosuj zgodnie z dokumentacją techniczną, aby zapewnić trwałe i niskooporowe połączenie.

FAQ

• Jaka jest różnica między kategoriami AC-22A a AC-23A? Kategoria AC-22A dotyczy łączenia i rozłączania obciążeń o charakterze rezystancyjnym i mieszanym, natomiast AC-23A obejmuje obciążenia silnikowe i inne odbiorniki o wyższym prądzie rozruchowym. Rozłącznik INS320 spełnia wymagania obu kategorii przy prądzie 320A.
• Czy rozłącznik nadaje się do pracy w obwodach prądu stałego? Tak – przy napięciu DC do 125V wymagane jest połączenie dwóch biegunów szeregowo, a dla napięcia DC 250V potrzeba czterech biegunów w szeregu (zgodnie z danymi dla DC-22A/DC-23A).
• W jaki sposób sprawdzić stan styków bez odłączania napięcia? Rozłącznik wyposażono w mechaniczne wskazanie położenia styków (czerwono‑zielone pole sygnalizacyjne). Należy jednak pamiętać, że widoczna przerwa izolacyjna nie jest zapewniona – przed pracami serwisowymi wymagane jest odłączenie napięcia i sprawdzenie braku napięcia miernikiem.
