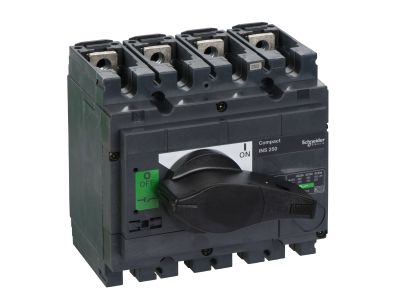

Rozłącznik izolacyjny 4P 250A INS250 | 31107 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 4P INS250 o prądzie znamionowym 250 A (symbol 31107) przeznaczony jest do bezpiecznego odłączania obwodów elektrycznych pod obciążeniem w instalacjach przemysłowych i budynkowych. Dzięki klasie II izolacji zapewnia ochronę zarówno dla wykwalifikowanego personelu, jak i osób bez uprawnień. Montaż na szynie DIN ułatwia integrację z rozdzielnicami modułowymi.

• Prąd znamionowy 250 A: pozwala na bezpieczną pracę w obwodach o wysokim obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia styków.
• 4 bieguny (4P): umożliwia odłączanie wszystkich przewodów fazowych oraz neutralnego, co zwiększa bezpieczeństwo przy pracach serwisowych.
• Klasa II izolacji: podwójna lub wzmocniona izolacja chroni przed porażeniem, nawet w przypadku uszkodzenia pojedynczej warstwy izolacji.
• Możliwość łączenia pod obciążeniem: rozłącznik został zaprojektowany do bezpiecznego zamykania i otwierania obwodu przy znamionowym prądzie, co ułatwia eksploatację.
• Montaż na szynie DIN (TH35): szybki i stabilny montaż w rozdzielnicach modułowych, upraszcza konfigurację instalacji.

Zgodność z Normami

Rozłącznik izolacyjny INS250 jest zgodny z wymaganiami norm DIN oraz posiada oznaczenie CE, potwierdzające spełnienie europejskich wymogów bezpieczeństwa. Produkt przeznaczony jest do użytku w instalacjach o napięciu roboczym odpowiednim dla danej aplikacji (zgodnie z dokumentacją techniczną producenta).

Zastosowanie

Rozłącznik izolacyjny 4P 250 A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odcięcie zasilania podczas konserwacji, awarii lub modernizacji instalacji. Sprawdza się w obwodach o dużym prądzie obciążenia.

• Jako główny wyłącznik w rozdzielnicach przemysłowych i budynkowych, umożliwiający bezpieczne odłączanie całej instalacji.
• Do odłączania silników, grzałek i innych urządzeń o wysokim poborze prądu podczas prac serwisowych.
• W układach automatyki budynkowej i sterowania, gdzie konieczne jest ręczne odcięcie zasilania dla celów diagnostycznych.
• Jako zabezpieczenie przed przypadkowym załączeniem obwodu podczas wykonywania prac elektrycznych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach.

Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego 250 A oraz warunków zwarciowych. Momenty dokręcania zacisków stosuj zgodnie z wartościami podanymi w karcie katalogowej – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na trwałość połączeń. Zaleca się stosowanie narzędzi z ogranicznikiem momentu.

FAQ

• Czy rozłącznik INS250 może być używany do odłączania obwodu pod obciążeniem? Tak – został zaprojektowany do bezpiecznego zamykania i otwierania przy znamionowym prądzie 250 A, co potwierdzają jego parametry łączeniowe.
• Jaką klasę izolacji posiada rozłącznik? Posiada klasę izolacji II, co zapewnia ochronę bez konieczności stosowania dodatkowego uziemienia obudowy – szczególnie ważne w miejscach dostępnych dla osób bez uprawnień.
• Czy wymagana jest specjalna szyna do montażu? Nie – rozłącznik montuje się na standardowej szynie DIN TH35 (35 mm), powszechnie stosowanej w rozdzielnicach modułowych.
