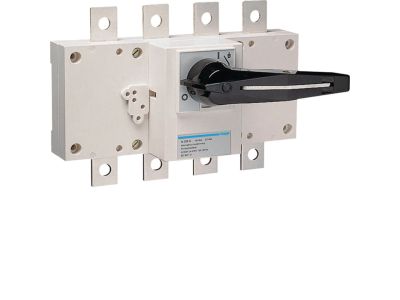

Rozłącznik izolacyjny 4P 250A | HA454 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 4P 250A o symbolu HA454 to urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i energetyce zawodowej. Dzięki czterem biegunom umożliwia jednoczesne rozłączenie wszystkich przewodów fazowych i neutralnego, a prąd znamionowy 250 A pozwala na stosowanie w obwodach o dużym obciążeniu bez ryzyka przegrzania styków. Konstrukcja przystosowana jest do montażu na szynie DIN TH35 w standardowych rozdzielnicach modułowych.

• Liczba biegunów 4P: Zapewnia kompletną izolację obwodu trójfazowego z przewodem neutralnym, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przedłużając żywotność urządzenia.
• Funkcja izolacyjna: Gwarantuje widoczną przerwę izolacyjną, co jest kluczowe dla bezpieczeństwa personelu podczas konserwacji i modernizacji instalacji.
• Konstrukcja modułowa: Ułatwia szybki i pewny montaż w rozdzielnicach na szynie DIN, oszczędzając czas instalatora i miejsce w szafie.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami. Przeznaczone jest do stosowania w instalacjach wykonanych zgodnie z aktualnymi standardami.

Zastosowanie

Rozłącznik izolacyjny HA454 znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz szafach sterowniczych, gdzie wymagane jest bezpieczne odłączanie obwodów. Sprawdza się w następujących scenariuszach:

• Odłączanie obwodów głównych w instalacjach przemysłowych i energetyce zawodowej.
• Izolowanie sekcji instalacji podczas prac konserwacyjnych i remontowych.
• Bezpieczne odłączanie silników, grzałek i innych odbiorników o dużym poborze prądu.
• Tworzenie widocznej przerwy izolacyjnej w obwodach trójfazowych z przewodem neutralnym.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów musi być dobrany do prądu znamionowego 250 A, a moment dokręcania zacisków – zgodny z instrukcją producenta (jeśli dostępna). Zaleca się stosowanie końcówek kablowych dla połączeń o odpowiedniej wytrzymałości.

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, rozłącznik izolacyjny HA454 nie jest wyposażony w podświetlenie. Funkcja izolacyjna realizowana jest manualnie poprzez wychylenie dźwigni.
• Jaki jest stopień ochrony (IP) urządzenia? Producent nie określił stopnia ochrony w dostępnych danych. Urządzenie przeznaczone jest do montażu w szczelnej rozdzielnicy, co zapewnia odpowiednią ochronę przed pyłem i wilgocią.
• Jaki jest tryb pracy styku? Styk rozłącznika działa w trybie ręcznym, zapewniając widoczną przerwę izolacyjną przy odłączaniu obwodu. Nie jest przystosowany do łączenia i rozłączania pod obciążeniem – operacje należy wykonywać w stanie bezprądowym.
