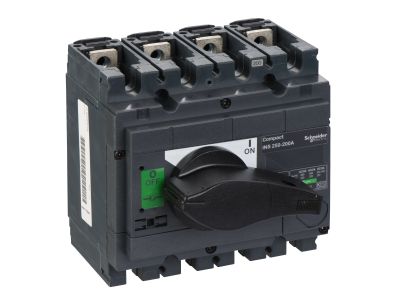

Rozłącznik izolacyjny 4P 200A INS200 | 31103 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS200 o symbolu 31103 to 4-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki znamionowemu prądowi łączeniowemu 200 A w kategoriach AC-22A, AC-23A, DC-22A oraz DC-23A umożliwia pewną pracę nawet w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Napięcie łączeniowe do 690 V AC / 250 V DC pozwala na zastosowanie w instalacjach przemysłowych o podwyższonym napięciu. Urządzenie wyposażono we wskaźnik położenia styków, co ułatwia wizualną kontrolę stanu rozłącznika.

• Prąd znamionowy Ie = 200 A (AC-22A/AC-23A/DC-22A/DC-23A): gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przeciążenia styków.
• Napięcie łączeniowe 690 V AC / 250 V DC: umożliwia stosowanie w instalacjach przemysłowych zarówno prądu przemiennego, jak i stałego, podwyższając uniwersalność urządzenia.
• Znamionowy prąd załączalny zwarciowy Icm = 30 kA (samodzielnie) / 330 kA (z zabezpieczeniem): zapewnia wysoką odporność na prądy zwarciowe, podnosząc bezpieczeństwo instalacji.
• Wskazanie położenia styku: ułatwia szybką wizualną ocenę stanu rozłącznika, co zwiększa bezpieczeństwo obsługi.
• Kategorie użytkowe AC-22A/AC-23A, DC-22A/DC-23A: potwierdzają przydatność do sterowania odbiornikami rezystancyjnymi, silnikami oraz obwodami DC, w tym z dużą liczbą łączeń.

Zgodność z Normami

Rozłącznik izolacyjny INS200 (31103) spełnia wymagania europejskich norm bezpieczeństwa i standardów DIN. Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami w zakresie ochrony przeciwporażeniowej i działania w obwodach przemysłowych.

Zastosowanie

Rozłącznik INS200 został zaprojektowany do bezpiecznego odłączania i izolowania obwodów w instalacjach przemysłowych oraz komercyjnych. Jego parametry umożliwiają wszechstronne wykorzystanie w następujących scenariuszach:

• Odłączanie główne tablic rozdzielczych w zakładach produkcyjnych i budynkach użyteczności publicznej.
• Sterowanie silnikami, grzejnikami oraz innymi odbiornikami rezystancyjnymi w kategorii AC-23A.
• Bezpieczna izolacja obwodów prądu stałego (DC) do 250 V, np. w systemach fotowoltaicznych lub zasilaczach buforowych.
• Uzupełnienie zabezpieczeń zwarciowych – współpraca z wyłącznikiem zabezpieczającym po stronie zasilania zapewnia dodatkową ochronę (Icm do 330 kA).

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego INS200 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie należy zamontować zgodnie z dokumentacją producenta. Przewody przyłączeniowe należy dobrać do prądu znamionowego (200 A) i przekroju zgodnego z normami. Zaleca się przeprowadzenie prób działania przed oddaniem instalacji do użytku.

FAQ

• Czy rozłącznik posiada widoczną przerwę? Nie – urządzenie nie zapewnia fizycznej widocznej przerwy, ale wyposażono je we wskaźnik położenia styków, który jednoznacznie informuje o stanie ON/OFF.
• Jakie napięcie znamionowe dotyczy obwodów prądu stałego? Rozłącznik może pracować w obwodach DC o napięciu do 250 V (kategorie DC-22A i DC-23A). Dla napięcia 125 V wymagane jest połączenie dwóch biegunów szeregowo, a dla 250 V – czterech biegunów w szeregu.
• Czy rozłącznik można stosować do przełączania silników? Tak – kategoria AC-23A (200 A przy 380–690 V AC) dopuszcza łączenie silników asynchronicznych oraz innych odbiorników o dużej indukcyjności, jednak zawsze należy przestrzegać zaleceń producenta dotyczących liczby łączeń.
