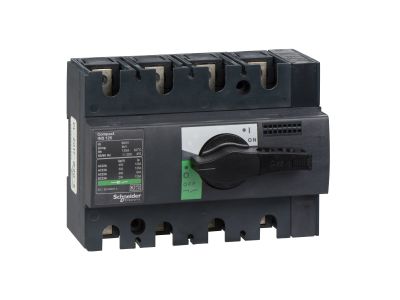

Rozłącznik izolacyjny 4P 125A INS125 | 28911 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS125 (symbol 28911) to czterobiegunowe urządzenie z gamy Compact, przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki znamionowemu prądowi 125 A oraz napięciu łączeniowemu 690 V AC / 250 V DC sprawdza się w wymagających instalacjach przemysłowych i rozdzielnicach głównych. Wskazanie położenia styku zapewnia pełną kontrolę nad stanem łączeniowym.

• Znamionowy prąd 125 A: umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe 690 V AC / 250 V DC: wszechstronność zastosowania w sieciach prądu przemiennego i stałego, w tym w instalacjach fotowoltaicznych.
• Prąd załączalny zwarciowy Icm 154 kA (z wyłącznikiem zabezpieczającym) / 20 kA (samodzielny): wysoka zdolność zwarciowa zwiększająca bezpieczeństwo instalacji i odporność na awarie.
• Wskazanie położenia styku: wizualna kontrola stanu rozłącznika ułatwia eksploatację i prace serwisowe.
• Przeznaczenie izolacyjne: zapewnia galwaniczne odłączenie obwodu zgodnie z wymogami bezpieczeństwa.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi i standardami DIN gwarantuje bezpieczną eksploatację w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozłącznik izolacyjny INS125 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i pewne odłączanie obwodów pod obciążeniem lub do celów izolacyjnych.

• Odłączanie obwodów zasilających w rozdzielnicach głównych i przemysłowych.
• Zapewnienie izolacji galwanicznej podczas prac serwisowych i konserwacyjnych.
• Sterowanie bezpiecznym odcięciem zasilania w instalacjach produkcyjnych i magazynowych.
• Stosowanie w obwodach prądu stałego (DC) np. w systemach fotowoltaicznych o napięciu do 250 V.
• Rola głównego wyłącznika w tablicach rozdzielczych budynków komercyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów należy dobrać do obciążenia 125 A. Moment dokręcania zacisków oraz pozostałe parametry montażowe należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik posiada widoczną przerwę? Nie, zgodnie z danymi technicznymi widoczna przerwa nie jest realizowana. Urządzenie wyposażone jest jednak w niezawodne wskazanie położenia styku, które informuje o stanie otwarcia/zamknięcia obwodu.
• Jaki jest stopień ochrony (IP) tego rozłącznika? W dostępnych danych producenta nie podano stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – ochrona przed ciałami stałymi o średnicy powyżej 12 mm.
• Czy mogę użyć rozłącznika do odłączania obwodów stałoprądowych (DC)? Tak, napięcie znamionowe DC wynosi 250 V, co pozwala na bezpieczne stosowanie w instalacjach fotowoltaicznych i innych systemach prądu stałego o odpowiednich parametrach.
