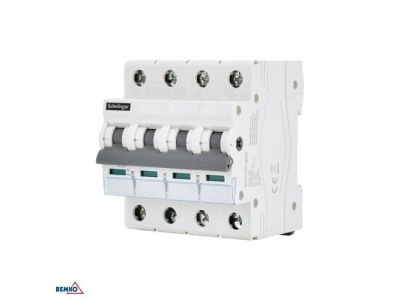

Rozłącznik izolacyjny 4P 100A SCHELINGER | A11-SR8-4P-100 Bemko

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 4P 100A serii SCHELINGER od renomowanego producenta BEMKO to kluczowy element aparatury modułowej, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie pełni funkcję głównego wyłącznika w rozdzielnicach elektrycznych, umożliwiając bezpieczne odłączenie dopływu prądu do poszczególnych obwodów lub całych instalacji. Dzięki prądowi znamionowemu wynoszącemu 100 A, aparat ten jest przystosowany do pracy w układach o znacznym obciążeniu, gwarantując stabilność i niezawodność połączenia.

• Konstrukcja czterobiegunowa (4P): Pozwala na jednoczesne rozłączanie trzech faz oraz przewodu neutralnego, co jest niezbędne dla pełnego bezpieczeństwa podczas prac serwisowych.
• Wysoka wytrzymałość prądowa: Prąd znamionowy 100 A umożliwia zastosowanie w rozdzielnicach głównych budynków mieszkalnych oraz obiektów przemysłowych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo operatora, informując o fizycznym rozwarciu styków.
• Trwałość mechaniczna: Solidna obudowa wykonana z tworzywa odpornego na wysokie temperatury zapewnia długowieczność urządzenia nawet przy częstych operacjach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego manewrowania prądami roboczymi oraz zapewnienia skutecznej przerwy izolacyjnej. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej i spełnienia najwyższych standardów jakościowych.

Zastosowanie

Rozłącznik SCHELINGER 4P 100A znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem dla:

• Budownictwa wielorodzinnego: Jako główny rozłącznik w tablicach piętrowych lub mieszkaniowych.
• Przemysłu: W szafach sterowniczych i rozdzielnicach technologicznych do izolowania maszyn i urządzeń od źródła zasilania.
• Instalacji fotowoltaicznych: Jako element zabezpieczający i odcinający w układach AC.
• Obiektów komercyjnych: W biurowcach i centrach handlowych, gdzie wymagana jest wysoka niezawodność zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i intuicyjną instalację w większości dostępnych na rynku rozdzielnic. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i poprawia parametry przewodzenia.

FAQ

• Czy rozłącznik 4P 100A może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania prądami roboczymi i izolowania obwodów. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe lub bezpieczniki topikowe.
• Jaki jest stopień ochrony tego urządzenia? Standardowo aparat posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dotykiem palcem. Wymaga on montażu w obudowie lub rozdzielnicy o odpowiednim stopniu szczelności dostosowanym do warunków otoczenia.
• Czy można go stosować w układach trójfazowych? Tak, konstrukcja 4P jest dedykowana do układów trójfazowych z pełnym rozłączaniem toru N.
