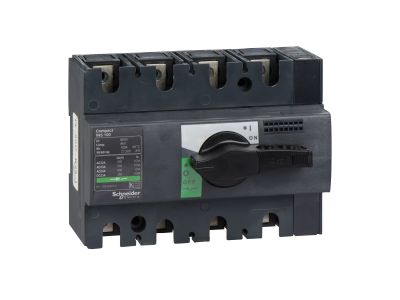

Rozłącznik izolacyjny 4P 100A INS100 | 28909 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS100 (symbol 28909) z gamy Compact to czterobiegunowe urządzenie o znamionowym prądzie łączeniowym 100 A, przeznaczone do pracy zarówno w sieci prądu przemiennego (AC) o napięciu do 690 V, jak i stałego (DC) do 250 V. Wyposażony w czytelny wskaźnik położenia styków, który ułatwia wizualną kontrolę stanu łączeniowego – kluczową z punktu widzenia bezpieczeństwa obsługi. Szeroki zakres napięć i prądów sprawia, że sprawdza się w wymagających instalacjach przemysłowych i komercyjnych.

• Znamionowy prąd łączeniowy 100 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe 690 V AC / 250 V DC: Gwarantuje uniwersalność zastosowania w instalacjach prądu przemiennego i stałego – jeden produkt do dwóch typów sieci.
• Znamionowy prąd załączalny zwarciowy Icm 154 kA (przy 690 V AC z wyłącznikiem zabezpieczającym) / 20 kA (samodzielny): Wysoka odporność na prądy zwarciowe zwiększa bezpieczeństwo i trwałość instalacji.
• Wskaźnik położenia styku: Pozwala na szybką, beznapięciową weryfikację stanu rozłączenia – istotne podczas prac serwisowych i konserwacyjnych.
• Konstrukcja czterobiegunowa (4P): Odpowiednia do odłączania wszystkich przewodów fazowych oraz neutralnego w układach trójfazowych.

Zgodność z Normami

Rozłącznik izolacyjny INS100 został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i podwójnej kompatybilności AC/DC rozłącznik INS100 znajduje zastosowanie w szerokim spektrum obiektów przemysłowych, komercyjnych oraz infrastrukturalnych. Służy przede wszystkim do bezpiecznego odłączania napięcia w celach serwisowych i ochronnych.

• Odłączanie głównych obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach – umożliwia bezpieczną pracę serwisową bez ryzyka porażenia.
• Izolacja obwodów prądu stałego (DC) w instalacjach fotowoltaicznych, magazynów energii lub zasilania awaryjnego – do napięcia 250 V DC.
• Punkt odcięcia zasilania dla maszyn i urządzeń przemysłowych – spełnia wymogi bezpieczeństwa przy konserwacji i naprawach.
• Włączanie i wyłączanie obwodów w autoryzowanych strefach elektrycznych, gdzie wymagany jest widoczny wskaźnik stanu łączeniowego.

Wskazówki Montażowe

Montaż rozłącznika INS100 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i obowiązującymi normami (PN-IEC 60364). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność działania wskaźnika położenia styków.

FAQ

• Czy rozłącznik INS100 ma widoczną przerwę stykową? Nie, urządzenie nie zapewnia widocznej przerwy. Informację o stanie łączeniowym uzyskujesz z wbudowanego wskaźnika położenia styków.
• Czy mogę go stosować w obwodach prądu stałego (DC)? Tak, rozłącznik jest przystosowany do napięcia stałego 250 V DC. Zawsze upewnij się, że napięcie i prąd obwodu nie przekraczają wartości znamionowych podanych w karcie katalogowej.
• Jaką wartość prądu zwarciowego wytrzymuje rozłącznik? Znamionowy prąd załączalny zwarciowy Icm wynosi 154 kA przy 690 V AC (z wyłącznikiem zabezpieczającym po stronie zasilania) oraz 20 kA przy 690 V AC w przypadku pracy samodzielnej.
