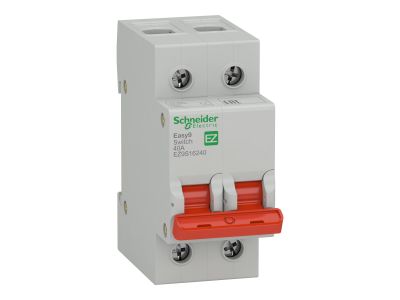

Rozłącznik izolacyjny 40A 2P, Easy9 Pro EZ9S-40-2 | EZ9S16240 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 40A 2-biegunowy Easy9 Pro EZ9S-40-2 to kompaktowe, niezawodne urządzenie służące do bezpiecznego odłączania obwodów elektrycznych podczas prac konserwacyjnych lub serwisowych. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych, zapewnia wyraźną widoczność stanu załączenia (ON/OFF) dzięki ergonomicznemu uchwytowi i przezroczystej osłonie.

• Prąd znamionowy 40A: Wytrzymałość na obciążenia do 40A, odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych lub odbiorników o średnim poborze mocy.
• 2-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie zarówno przewodu fazowego, jak i neutralnego, co zwiększa bezpieczeństwo podczas prac.
• Widoczny stan załączenia: Przezroczysta osłona i wyraźne oznaczenia na uchwycie ułatwiają szybką weryfikację położenia styków (załączony/odłączony).
• Montaż na szynie DIN: Kompaktowa konstrukcja i zatrzaskowy system montażu pozwalają na szybki i stabilny montaż w standardowych rozdzielnicach.
• Bezpieczna obsługa: Izolowane styki i odporna na łuk elektryczny komora gaszenia zapobiegają ryzyku porażenia prądem oraz uszkodzeniu urządzenia podczas wyłączania.

Zgodność z Normami

Rozłącznik spełnia wymagania normy PN-EN 60947-3 oraz posiada oznaczenie CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa dla urządzeń łączeniowych w instalacjach elektrycznych.

Zastosowanie

Easy9 Pro EZ9S-40-2 przeznaczony jest do stosowania w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest bezpieczne i widoczne odłączanie obwodów.

• Odłączanie obwodów oświetleniowych w budynkach użyteczności publicznej i mieszkalnych.
• Zabezpieczanie gniazd wtykowych w rozdzielnicach budynków biurowych lub przemysłowych.
• Bezpieczne wyłączanie odbiorników podczas prac serwisowych (np. klimatyzatory, wentylatory).
• Stosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych jako element odłączający zasilanie.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN w rozdzielnicy, z zachowaniem odpowiednich odstępów izolacyjnych. Przed rozpoczęciem prac należy bezwzględnie upewnić się, że obwód nie jest pod napięciem. Po montażu sprawdzić poprawność działania poprzez kilka cykli załączania/odłączania. Uchwyt rozłącznika powinien być łatwo dostępny dla obsługi.

FAQ

• Czy rozłącznik posiada funkcję zwarciową? Rozłącznik izolacyjny nie jest wyposażony w wyzwalacze zwarciowe. Przeznaczony jest wyłącznie do odłączania obwodów w stanie beznapięciowym – do ochrony zwarciowej stosować należy dodatkowe zabezpieczenia (np. bezpieczniki topikowe lub wyłączniki nadprądowe).
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzymuje rozłącznik? Dane o maksymalnym prądzie zwarciowym nie zostały podane w dokumentacji produktu. W przypadku potrzeby zabezpieczenia obwodu o podwyższonym ryzyku zwarcia, należy skonsultować się z dokumentacją techniczną producenta.
• Czy rozłącznik może być stosowany w obwodach trójfazowych? Urządzenie posiada konstrukcję 2-biegunową, co uniemożliwia bezpośrednie zastosowanie w obwodach trójfazowych. Do takich instalacji zaleca się stosowanie rozłączników 3- lub 4-biegunowych.
