Rozłącznik izolacyjny, 4 moduły, 4-bieg., 100A | 108046 Noark

Opis i Kluczowe Cechy

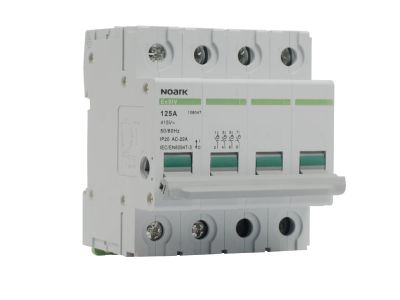

Rozłącznik izolacyjny marki NOARK o numerze katalogowym 108046 to zaawansowany aparat elektryczny zaprojektowany do bezpiecznego i efektywnego zarządzania przepływem prądu w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się konstrukcją 4-biegunową, co pozwala na jednoczesne odłączanie trzech faz oraz toru neutralnego, zapewniając pełną izolację galwaniczną układu. Prąd znamionowy wynoszący 100A predysponuje ten model do pracy w wymagających instalacjach przemysłowych oraz komercyjnych, gdzie występują duże obciążenia prądowe.

• Szerokość 4 modułów: Standardowa obudowa o szerokości 72 mm pozwala na łatwą integrację w typowych rozdzielnicach modułowych.
• Wysoka wytrzymałość: Solidna konstrukcja styków gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstym przełączaniu pod obciążeniem.
• Wskaźnik stanu styków: Wyraźna sygnalizacja położenia dźwigni zwiększa bezpieczeństwo personelu obsługującego instalację.
• Prąd znamionowy 100A: Pozwala na stosowanie rozłącznika jako głównego elementu odcinającego zasilanie w rozbudowanych systemach elektroenergetycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowuje odpowiednie parametry izolacyjne oraz wytrzymałość na prądy krótkotrwałe wytrzymywane, co jest kluczowe dla ochrony infrastruktury technicznej.

Zastosowanie

Rozłącznik izolacyjny NOARK 100A znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w budynkach wielorodzinnych, halach produkcyjnych oraz obiektach użyteczności publicznej. Dzięki 4-biegunowej konfiguracji, aparat ten jest niezbędny w układach sieciowych TN-S oraz TT, gdzie wymagane jest rozłączanie przewodu N. Może być również stosowany w układach automatyki jako element serwisowy, umożliwiający bezpieczne odcięcie napięcia od wybranych sekcji maszyn i urządzeń technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TH-35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 100A. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i poprawia parametry przewodzenia. Należy również zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik może pełnić funkcję zabezpieczenia nadprądowego? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadmiarowoprądowe lub bezpieczniki.
• Czy urządzenie można blokować w pozycji wyłączonej? Tak, konstrukcja dźwigni pozwala na zastosowanie kłódki (przy użyciu dodatkowych akcesoriów), co jest kluczowe podczas prac konserwacyjnych zgodnie z procedurami LOTO.
• Jaki jest stopień ochrony tego urządzenia? Rozłącznik posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, jednak w docelowej instalacji powinien być zamontowany w obudowie o wyższym stopniu ochrony (np. IP40 lub IP65).
