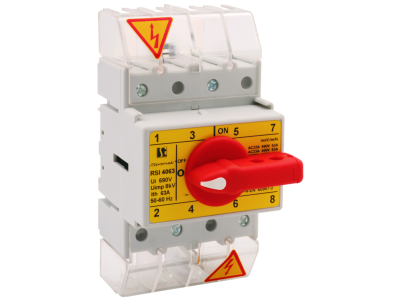

Rozłącznik izolacyjny 4-biegunowy, 63A, z pokrętłem żółto-czerwonym | RSI-4063\W03 Spamel

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 4-biegunowy RSI-4063\W03 marki SPAMEL to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 63A, co pozwala na bezpieczne zarządzanie obciążeniami w rozdzielnicach głównych i obiektowych. Dzięki kompaktowej budowie, rozłącznik zajmuje minimalną przestrzeń w szafie sterowniczej, zachowując przy tym pełną funkcjonalność izolacyjną.

• Wysoka zdolność łączeniowa: Urządzenie jest przystosowane do pracy w kategoriach użytkowania od AC-21A (obciążenia rezystancyjne) aż do AC-23A (łączenie silników i innych obciążeń o wysokiej indukcyjności).
• Szeroki zakres napięć: Możliwość pracy w obwodach prądu przemiennego o napięciu znamionowym do 690V oraz w obwodach prądu stałego do 220V.
• Wyraźna sygnalizacja: Wyposażenie w jaskrawe, żółto-czerwone pokrętło nie tylko ułatwia lokalizację aparatu w sytuacjach awaryjnych, ale również spełnia funkcję wyłącznika bezpieczeństwa.
• Odporność środowiskowa: Aparat został przystosowany do pracy w ekstremalnych temperaturach od -40°C do +70°C, co czyni go niezawodnym elementem systemów automatyki w trudnych warunkach klimatycznych.

Zgodność z Normami

Rozłącznik RSI-4063\W03 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Urządzenie spełnia wymagania dla 3 stopnia zanieczyszczenia, co predysponuje je do bezpiecznego użytkowania w środowiskach przemysłowych, gdzie mogą występować przewodzące zanieczyszczenia lub pyły. Konstrukcja gwarantuje bezpieczną przerwę izolacyjną, niezbędną do prowadzenia prac konserwacyjnych w instalacjach elektrycznych.

Zastosowanie

Dzięki swojej uniwersalności, rozłącznik SPAMEL znajduje szerokie zastosowanie w wielu sektorach:

• Przemysł ciężki: Jako główny rozłącznik zasilania w maszynach i liniach produkcyjnych.
• Budownictwo komercyjne: W rozdzielnicach piętrowych i głównych tablicach rozdzielczych budynków biurowych.
• Systemy fotowoltaiczne i DC: Dzięki zdolności łączenia prądu stałego do 220V, może być stosowany w wybranych sekcjach instalacji zasilania awaryjnego.
• Układy sterowania: Jako element odcinający zasilanie w szafach sterowniczych i automatyki budynkowej.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Wysokość montażu: Urządzenie zachowuje swoje parametry znamionowe przy instalacji do wysokości 2000 m n.p.m.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przestrzeń serwisowa: Należy zapewnić swobodny dostęp do żółto-czerwonego pokrętła, aby umożliwić natychmiastowe rozłączenie obwodu w razie potrzeby.
• Środowisko: W przypadku montażu w pomieszczeniach o dużej wilgotności, zaleca się stosowanie obudów o odpowiednim stopniu ochrony IP.

FAQ

1. Czy rozłącznik może być stosowany jako wyłącznik awaryjny?
Tak, żółto-czerwona kolorystyka pokrętła jest standardowym oznaczeniem dla funkcji zatrzymania awaryjnego, co pozwala na szybką identyfikację urządzenia przez operatora.

2. Jakie jest maksymalne napięcie pracy dla prądu stałego (DC)?
Rozłącznik RSI-4063\W03 jest przystosowany do pracy w obwodach DC o napięciu znamionowym nieprzekraczającym 220V.

3. Czy urządzenie nadaje się do pracy na zewnątrz?
Rozłącznik jest przeznaczony do instalacji w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia). W przypadku montażu zewnętrznego wymagane jest zastosowanie dodatkowej obudowy hermetycznej chroniącej przed bezpośrednim wpływem warunków atmosferycznych.
