Rozłącznik izolacyjny 4 biegunowy 125A z pokrętłem żółto-czerwonym | RSI-4125\W03 Spamel

Opis i Kluczowe Cechy

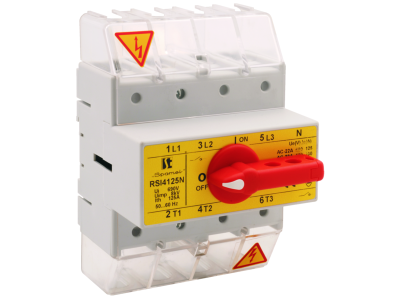

Rozłącznik izolacyjny 4-biegunowy RSI-4125W03 z pokrętłem żółto-czerwonym to niezawodne urządzenie do bezpiecznego odłączania obwodów elektrycznych. Zaprojektowany do pracy z prądem 125 A, pozwala na odcięcie zasilania w instalacjach o znacznym obciążeniu, co minimalizuje ryzyko porażenia i ułatwia prace serwisowe. Cztery bieguny umożliwiają jednoczesne rozłączanie wszystkich przewodów fazowych oraz neutralnego (w zależności od konfiguracji sieci). Wyraźne pokrętło w kolorach żółtym i czerwonym ułatwia szybką identyfikację stanu urządzenia.

• Prąd znamionowy 125 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków podczas normalnej eksploatacji.
• 4 bieguny: Umożliwiają kompleksowe odłączenie wszystkich przewodów roboczych, co zwiększa bezpieczeństwo podczas przeglądów i napraw.
• Pokrętło żółto-czerwone: Zapewnia jednoznaczną wskazówkę wizualną o stanie wyłączenia (OFF) – kolor czerwony sygnalizuje pozycję wyłączoną, żółty włączoną.
• Funkcja izolacyjna: Urządzenie spełnia rolę rozłącznika izolacyjnego, czyli umożliwia odłączenie napięcia z widoczną przerwą stykową (zgodnie z charakterystyką dla bezpieczeństwa).
• Konstrukcja modułowa: Montaż na szynie TH35 (DIN) – doskonałe dopasowanie do standardowych rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami dla rozłączników izolacyjnych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny RSI-4125W03 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie zasilania dla celów konserwacyjnych lub awaryjnych. Sprawdza się zarówno w obiektach przemysłowych, jak i komercyjnych oraz w dużych instalacjach mieszkaniowych.

• Główny wyłącznik w rozdzielnicach głównych i podrozdzielniach – umożliwia odcięcie zasilania całej instalacji.
• Odłączanie obwodów silnikowych, grzewczych i innych odbiorników o wysokim poborze mocy.
• Zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych – wyraźne pokrętło ułatwia blokadę w pozycji OFF.
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych jako główny rozłącznik bezpieczeństwa.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w pozycji zapewniającej łatwy dostęp do pokrętła. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 125 A oraz obowiązującymi normami. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania (widoczna przerwa stykowa w pozycji OFF).

FAQ

• Jakie jest przeznaczenie pokrętła żółto-czerwonego? Pokrętło służy do ręcznego przełączania rozłącznika. Kolor czerwony oznacza pozycję wyłączoną (OFF) – zapewnia to szybką identyfikację stanu odłączenia napięcia, co jest wymagane w zastosowaniach bezpieczeństwa.
• Czy rozłącznik nadaje się do pracy przy prądzie przemiennym i stałym? Podane parametry dotyczą prądu przemiennego (AC) – przed użyciem w obwodach DC należy sprawdzić dane producenta. W typowych instalacjach sieciowych 50/60 Hz prąd 125 A AC jest bezpiecznie obsługiwany.
• Jaka jest szerokość modułowa tego rozłącznika? W dostarczonych danych nie podano dokładnej szerokości. Rozłącznik jest przystosowany do montażu na szynie TH35 – typowa szerokość dla rozłączników 4-biegunowych 125 A wynosi 4 moduły (72 mm) lub więcej, ale zalecamy weryfikację w dokumentacji technicznej producenta.
