Rozłącznik izolacyjny 4-bieg. 125A, DMM-125/4/M4/P-G, przedł.40cm, szara rączka DMM | 6096805 Eaton

Alternatywny kod produktu: DMM-125/4/M4/P-G

Opis i Kluczowe Cechy

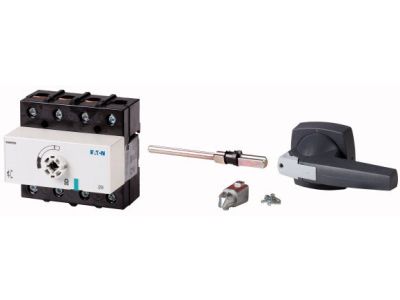

Rozłącznik izolacyjny DMM-125/4/M4/P-G to 4-biegunowy wyłącznik główny i serwisowy o znamionowym prądzie ciągłym Iu = 125 A. Przeznaczony do montażu na panelu tylnym, wyposażony w szare pokrętło i metalowy wałek umożliwiający instalację w rozdzielnicach o głębokości 400 mm. Dzięki mocy znamionowej AC-23A 59 kW przy 400 V nadaje się do odłączania obciążeń w układach przemysłowych i budynkowych.

• Znamionowy prąd ciągły Iu = 125 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia i przegrzania styków.
• Moc znamionowa AC-23A 59 kW (400 V AC): pozwala na odłączanie silników i innych odbiorników o wysokim prądzie rozruchowym, zgodnie z kategorią użytkową.
• 4 bieguny: umożliwiają jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego, zapewniając pełną izolację galwaniczną.
• Stopień ochrony IP20: chroni przed dostępem do części czynnych palcami, odpowiedni do montażu w suchych rozdzielnicach i szafach sterowniczych.
• Możliwość montażu styku pomocniczego przez użytkownika: zwiększa elastyczność konfiguracji – styk sygnalizacyjny lub blokujący można dostosować do potrzeb instalacji.

Zgodność z Normami

Rozłącznik izolacyjny DMM-125/4/M4/P-G spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Został zaprojektowany i przebadany jako rozłącznik izolacyjny zgodnie z normą IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego odłączania obwodów pod obciążeniem i zapewnienia widocznej przerwy izolacyjnej.

Zastosowanie

Rozłącznik izolacyjny 125 A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie zasilania w celach serwisowych, awaryjnych lub konserwacyjnych. Sprawdza się zarówno w instalacjach przemysłowych, jak i w obiektach komercyjnych.

• Wyłącznik główny w rozdzielnicach głównych i podrozdzielnicach – umożliwia odcięcie zasilania całego obiektu lub strefy.
• Wyłącznik serwisowy maszyn i urządzeń – pozwala na bezpieczne wykonywanie prac konserwacyjnych przy odłączonym napięciu.
• Odłączanie silników, grzałek i innych odbiorników o dużym poborze prądu w układach sterowania.
• Stosowany w szafach sterowniczych i rozdzielnicach głębokich (400 mm) dzięki metalowemu wałkowi w zestawie.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na panelu tylnym (nie na szynie TH35). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać do znamionowego prądu 125 A, kierując się zaleceniami producenta.

FAQ

• Czy rozłącznik posiada wbudowany styk pomocniczny? Nie, styk pomocniczy nie jest fabrycznie zamontowany. Istnieje jednak możliwość jego montażu przez użytkownika, co pozwala na sygnalizację położenia styków lub blokadę.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem palcami do części czynnych. Montaż w rozdzielnicy lub szafie zapewnia dodatkową ochronę mechaniczną i środowiskową.
• Czy rozłącznik nadaje się do odłączania obwodów pod obciążeniem? Tak, jest to rozłącznik izolacyjny zgodny z IEC/EN 60947-3, przeznaczony do odłączania obwodów przy normalnym obciążeniu (kategoria AC-23A). Zawsze należy jednak przestrzegać granicznych parametrów prądowych i mocy.
