Rozłącznik izolacyjny 3P 80A INS80 | 28904 Schneider Electric

Opis i Kluczowe Cechy

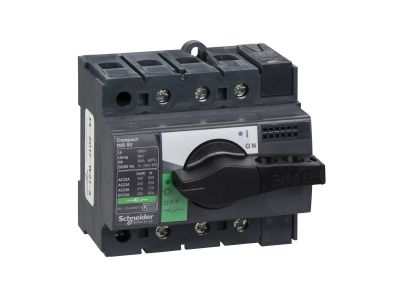

Rozłącznik izolacyjny INS80 o symbolu 28904 to trzybiegunowy aparat przeznaczony do bezpiecznego odłączania napięcia w obwodach prądu przemiennego i stałego. Dzięki prądowi znamionowemu 80 A umożliwia pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Napięcie łączeniowe 500 V AC i 125 V DC sprawia, że sprawdza się zarówno w instalacjach przemysłowych, jak i w systemach fotowoltaicznych. Wskazanie położenia styku ułatwia wizualną kontrolę stanu łącza, zwiększając bezpieczeństwo obsługi.

• Prąd znamionowy 80 A: bezpieczne odłączanie obwodów o dużym obciążeniu, bez ryzyka przeciążenia styków.
• Napięcie łączeniowe 500 V AC / 125 V DC: uniwersalne zastosowanie w sieciach przemiennego i stałego prądu, w tym w instalacjach fotowoltaicznych.
• Zdolność załączalna zwarciowa Icm 15 kA (samodzielny) / 75 kA z wyłącznikiem zabezpieczającym: wysoka odporność na skutki zwarć przy współpracy z odpowiednim zabezpieczeniem.
• Wskazanie położenia styku: mechaniczny wskaźnik pozwala szybko ocenić stan łącza bez potrzeby użycia miernika.
• Widoczna przerwa: NIE – bezpieczna konstrukcja izolacyjna: mimo braku widocznej przerwy, urządzenie spełnia funkcję rozłącznika izolacyjnego dzięki niezawodnemu mechanizmowi rozwierania styków.

Zgodność z Normami

Rozłącznik INS80 został zaprojektowany zgodnie z europejskimi normami i standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej. W danych katalogowych nie wskazano konkretnych numerów norm – urządzenie dedykowane jest do zastosowań zgodnych z ogólnymi przepisami dla rozłączników izolacyjnych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny INS80 3P 80A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie napięcia w obwodach prądu przemiennego i stałego. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz w systemach przemysłowych i komercyjnych.

• Główny wyłącznik odłączający w rozdzielnicach niskiego napięcia – umożliwia bezpieczne odcięcie zasilania podczas prac konserwacyjnych.
• Odłączanie obwodów w instalacjach fotowoltaicznych (DC) – parametry 125 V DC i 80 A pozwalają na stosowanie w łańcuchach paneli.
• Sterowanie odbiornikami w systemach automatyki budynkowej – jako element odłączający zasilanie szaf sterowniczych.
• Zabezpieczenie przed przypadkowym załączeniem – wskazanie położenia styku ułatwia identyfikację stanu łącza.

Wskazówki Montażowe

Montaż rozłącznika INS80 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów należy dobrać do prądu znamionowego 80 A, zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta. Urządzenie montowane jest na szynie TH35 (DIN) – upewnij się, że zatrzask jest prawidłowo zablokowany.

FAQ

• Czy rozłącznik posiada widoczną przerwę? Nie, INS80 nie ma widocznej przerwy styku. Jednak wyposażony jest w mechaniczne wskazanie położenia styku, które informuje o stanie załączenia/odłączenia.
• Czy mogę go używać w obwodach prądu stałego? Tak, urządzenie jest przystosowane do napięcia 125 V DC przy prądzie 80 A. Sprawdza się m.in. w instalacjach fotowoltaicznych.
• Jaka jest zdolność zwarciowa rozłącznika? Samodzielnie Icm wynosi 15 kA przy 500 V AC 50/60 Hz. Z wyłącznikiem zabezpieczającym po stronie zasilania wzrasta do 75 kA przy 500 V AC – zapewnij odpowiednie zabezpieczenie nadprądowe.
